Właściwości i wykonanie
5-stopniowy regulator transformatorowy z lamką sygnalizacyjną do manualnej zmiany prędkości obrotowej wentylatorów trójfazowych sterowanych napięciowo. Wyposażony w zaciski do podłączenia termokontaktu TK silnika (bezpośrednia ochrona termiczna silnika).
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.
Obwód TK-TK jest chroniony bezpiecznikiem 2A.
Prąd maksymalny regulatora: 14,0 A. Masa urządzenia: 27,0 kg.
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.
Obwód TK-TK jest chroniony bezpiecznikiem 2A.
Prąd maksymalny regulatora: 14,0 A. Masa urządzenia: 27,0 kg.

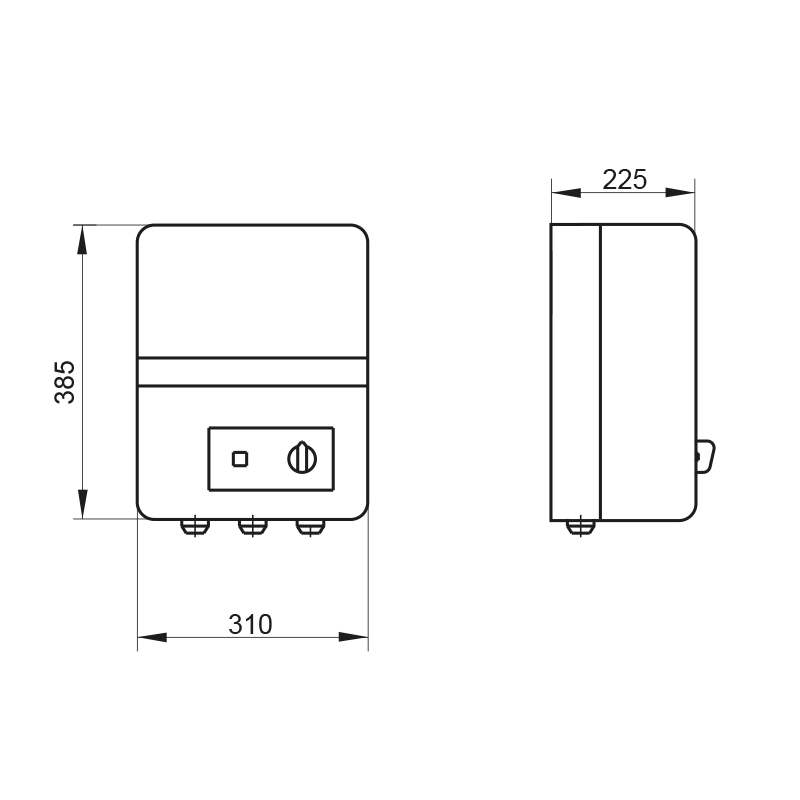

Obudowa
Blacha stalowa, w klasie szczelności IP21, pokryta szarym tworzywem sztucznym.
Zabezpieczenie termiczne silnika
Wejście TK-TK przeznaczone jest do podłączenia końcówek termokontaktu wbudowanego w uzwojenia silnika. W przypadku przekroczenia maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakt otwiera się powodując przerwanie obwodu zasilania wentylatora przez regulator na wyjściach U1 i U2. Po usunięciu usterki powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji „0”.
Zanik zasilania
Po przywróceniu napięcia powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji "0".
