Stałociśnieniowy system wentylacji dla budynków wielorodzinnych

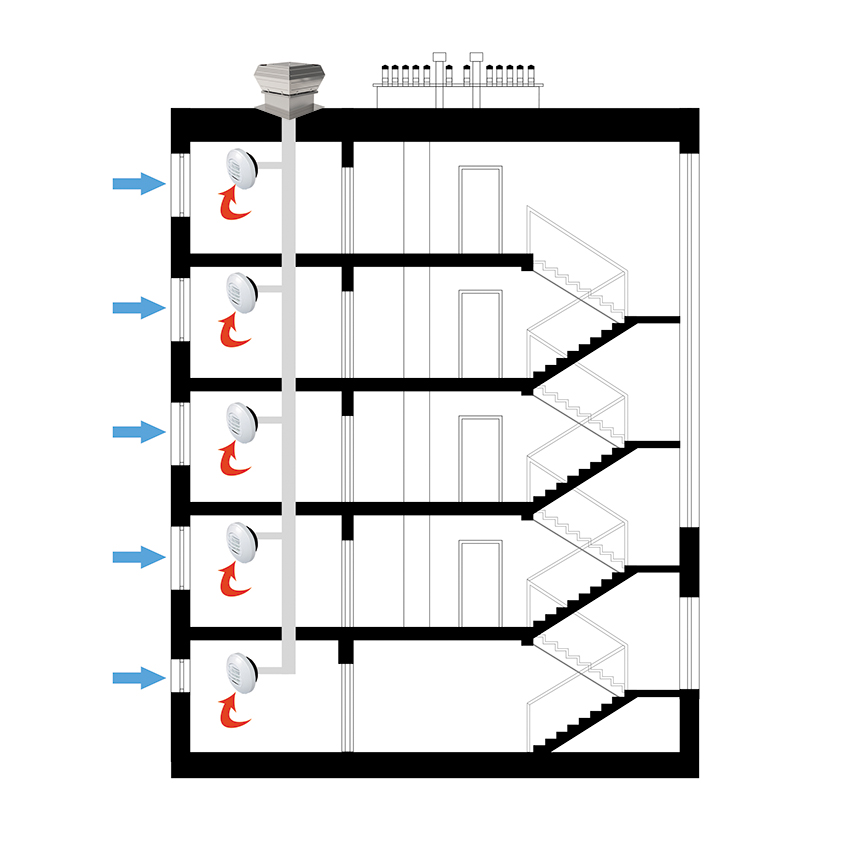

Zasada działania
System wentylacji bytowej dla budownictwa mieszkaniowego firmy Rosenberg oparty jest na zbiorczym kanale wyciągowym i podciśnieniu wymuszonym przez wentylatory wyciągowe umieszczone na dachu, nad najwyższą zamieszkiwaną kondygnacją.
Składa się z nawiewników okiennych umieszczonych w pomieszczeniach o mniejszym zanieczyszczeniu powietrza, takich jak salon czy sypialnia. Transfer powietrza pomiędzy pomieszczeniem czystym a brudnym (kuchnia, łazienka, garderoba) odbywa się poprzez szczeliny pod drzwiami lub kratki transferowe w ścianach. Powietrze usuwane jest następnie przez wywiewniki umieszczone na ścianie pomieszczenia o większym zanieczyszczeniu powietrza. Za zapewnienie odpowiedniego działania i wymaganego przepływu odpowiadają zbiorcze wentylatory wyciągowe, regulatory RPC-AC/RPC-EC oraz kratki wywiewne.
Niezależny system wentylacji dla komórek lokatorskich i korytarzy opiera się również na zbiorczych wentylatorach wyciągowych, kratkach wywiewnych, klapach zwrotnych oraz tłumikach akustycznych. Powietrze kompensacyjne czerpane jest przez nieszczelności z pomieszczeń sąsiadujących.
System może również pracować w funkcji stałego wydatku w oparciu o te same komponenty.
System zapewnia odpowiednią ilość powietrza w każdym pomieszczeniu
| Pomieszczenie | Ilość powietrza | Krotność wymian |
|---|---|---|
| Komunikacyjne | - | 0,5-1,5w/h |
| Kuchnia gazowa | 70 m3/h | |
| Kuchnia elektryczna/indukcyjna | 50 m3/h | |
| Okap | 190 m3/h | |
| Łazienka | 50 m3/h | |
| WC | 30 m3/h | |
| Garderoba | 30 m3/h |
| SYSTEMY WENTYLACJI DLA BUDYNKÓW WIELORODZINNYCH | |
|---|---|
-
Skontaktuj się z naszymi przedstawicielami.
W celu uzyskania szczegółów zapraszamy do kontaktu z inżynierami sprzedaży.
Najważniejsze
zalety systemu:
- oszczędność energii nawet do 50% – dzięki zastosowaniu wentylatorów z silnikami EC
- niski poziom hałasu – system wyposażony w podstawy tłumiące i wentylatory izolowane akustycznie
- rozbudowane możliwości sterowania – programator tygodniowy, praca dzień/noc, możliwość komunikacji Modbus RTU (RS-485)
- niezawodna praca wentylacji – bez wstecznych ciągów kominowych i podwyższonej wilgotności
- brak grzybów i pleśni obniżających komfort mieszkania i żywotność konstrukcji

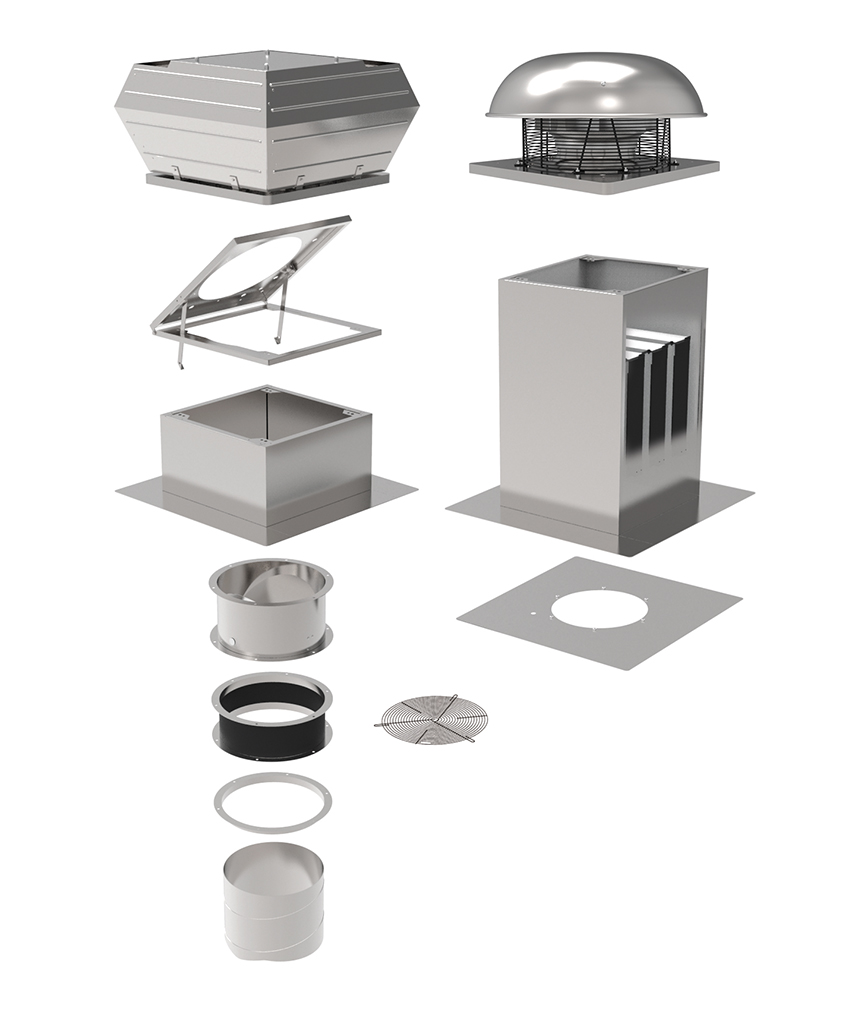

Elementy systemu:

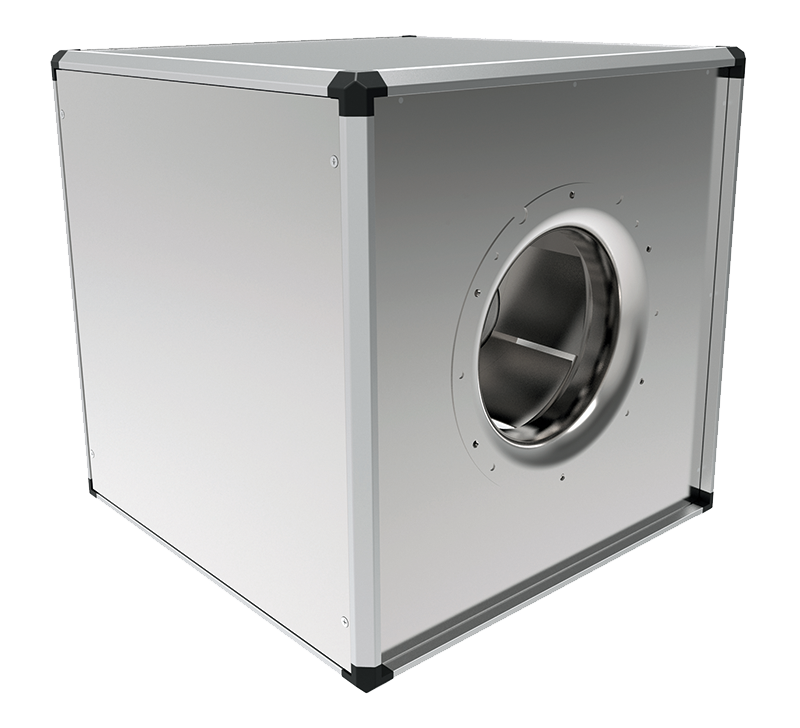

Wentylator

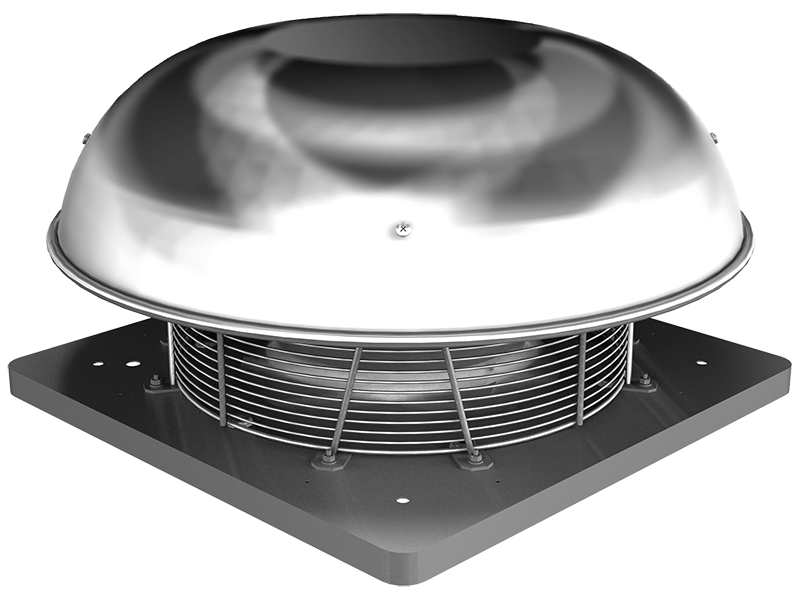

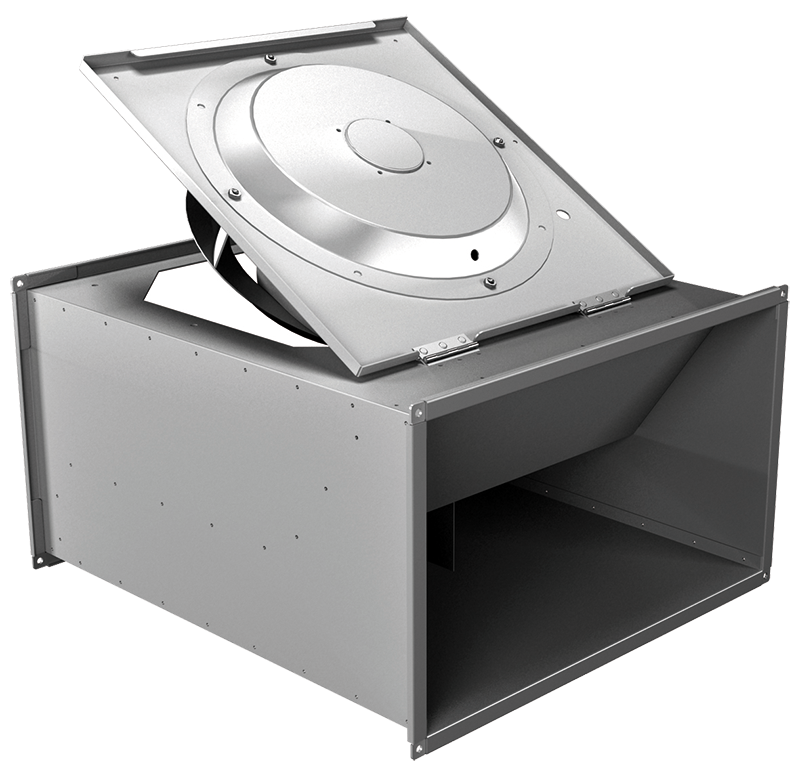

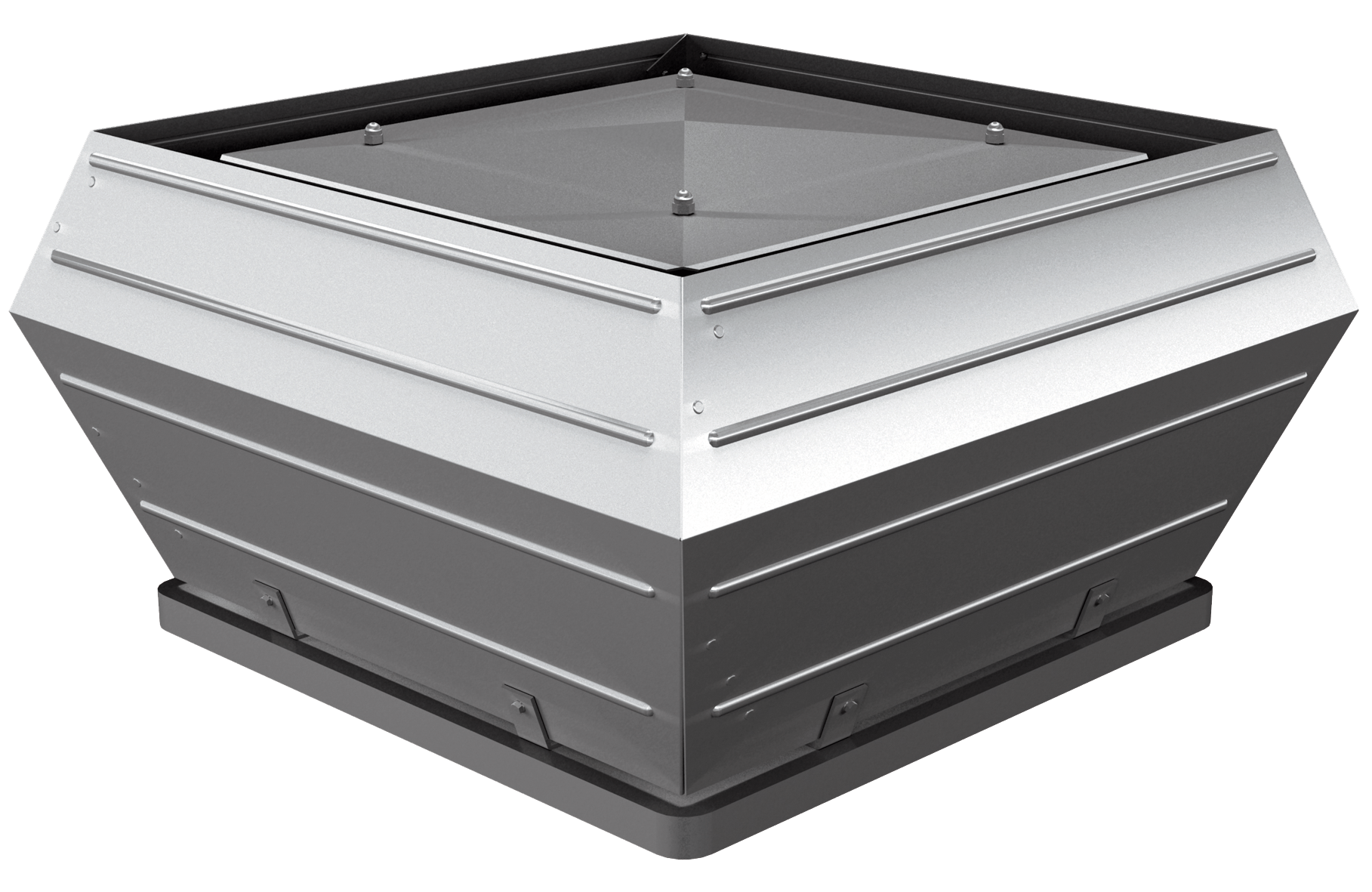

Dostępne liczne rozwiązania – wentylatory dachowe izolowane akustycznie, z poziomym i pionowym wyrzutem, uniwersalne, kanałowe. W ofercie zarówno urządzenia z silnikami AC, jak i EC (energooszczędne).

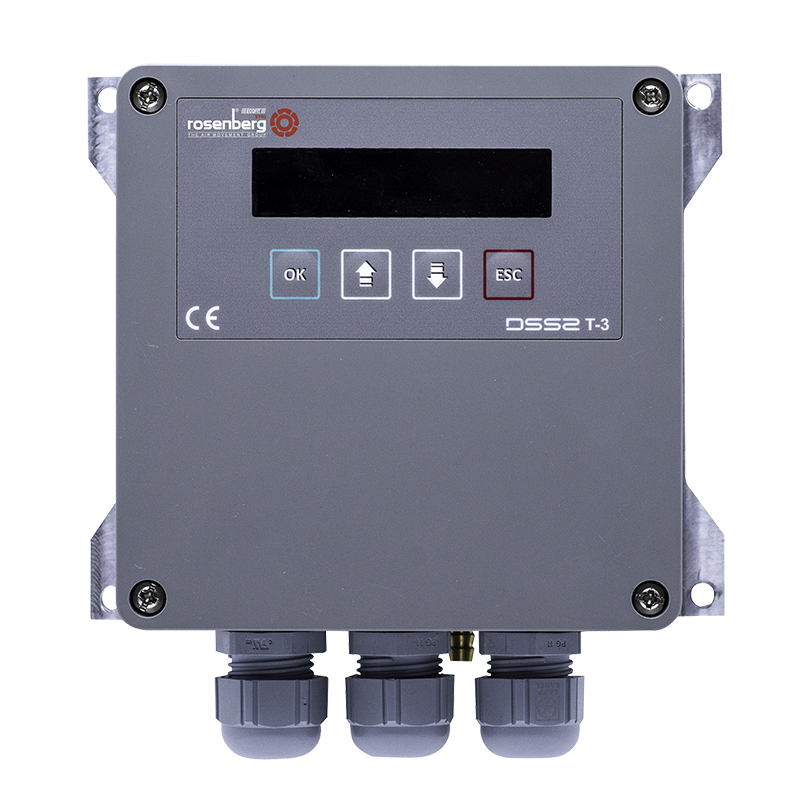

Regulator
Zapewnia odpowiedni przepływ powietrza w systemie wentylacyjnym.

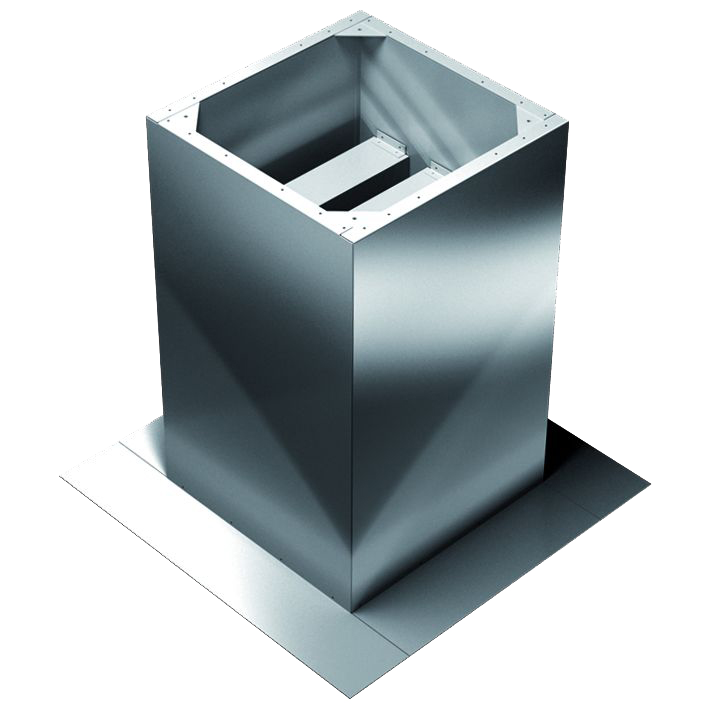

Podstawa dachowa tłumiąca
Tłumik akustyczny z warstwą tłumiącą z wełny mineralnej – zapewnia niską emisję hałasu

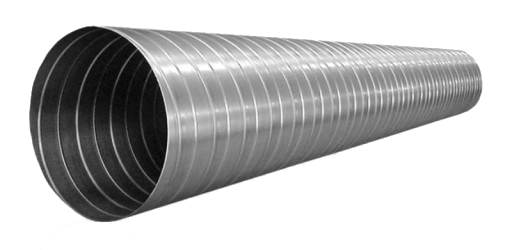

Kanał wentylacyjny
System opiera się na zbiorczym kanale wyciągowym, za pomocą którego zużyte powietrze odprowadzane jest na zewnątrz budynku.

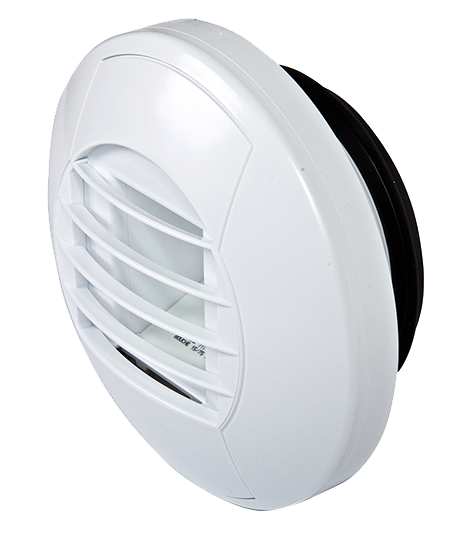

Kratka wentylacyjna
Za pomocą kratki wywiewnej umieszczanej na ścianie kuchni, łazienki czy komórki lokatorskiej zużyte powietrze transportowane jest do kanału wentylacyjnego.

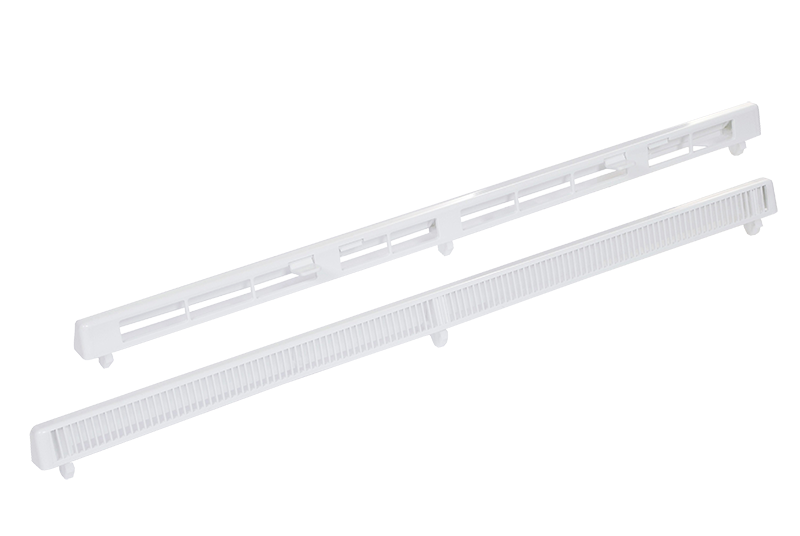

Nawiewnik
Nawiewniki okienne montowane są w takich pomieszczeniach, jak salon czy sypialnia. Zapewniają stały dopływ świeżego powietrza.
