Wentylatory

DQ

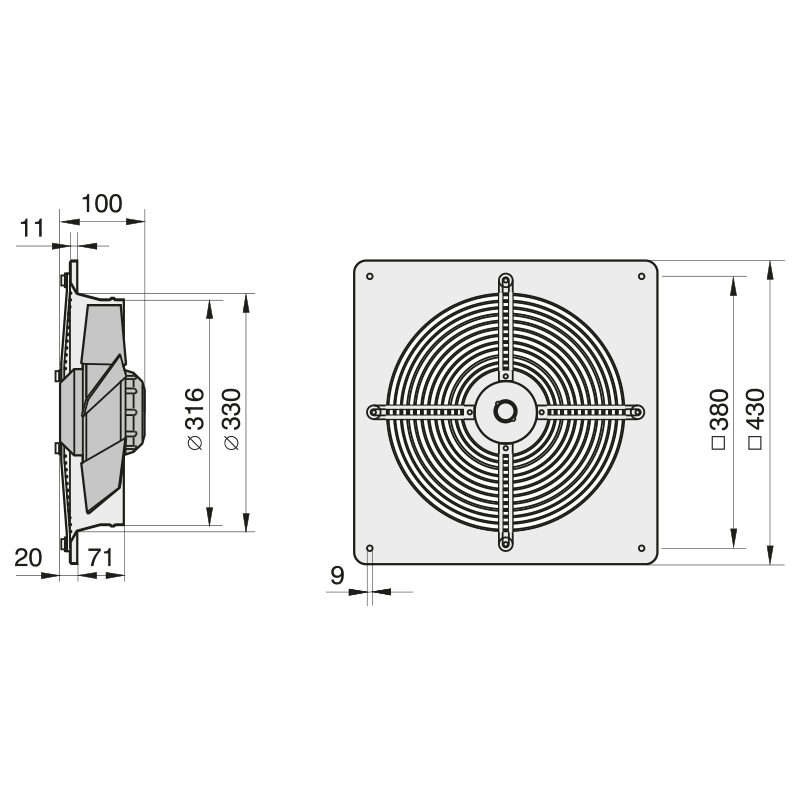

DQ 315-4.4DA

DQ 315-4.4DA

E00-31555

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,120
  • Prąd znamionowy [A] : 0,32
  • Obroty [min⁻¹] : 1395
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wysokowydajny wentylator osiowy DQ 315-4 znajduje zastosowanie w instalacjach, w których wymagane są duże wydajności powietrza przy niskich i średnich wartościach ciśnienia.
Wentylator stosowany jest w instalacjach wyciągowych lub nawiewnych w restauracjach, halach sportowych, pomieszczeniach konferencyjnych, halach fabrycznych i magazynowych, pływalniach i szklarniach.

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, powlekanej tworzywem sztucznym.
Kwadratowa płyta montażowa przystosowana jest do montażu w przegrodach.

Wirnik

Koło wirnikowe z wyprofilowanymi aerodynamicznie łopatkami, wykonane jest z tworzywa sztucznego. Łopatki, wykonane z ocynkowanej blachy stalowej, osadzane są bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Silnik wyposażony jest w przewód wyprowadzający. Podłączenie elektryczne może być zrealizowane za pomocą dostarczanej oddzielnie puszki podłączeniowej, wykonanej w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP54.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej. Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Klasa dokładności

Wentylator posiada klasę dokładności 3, według DIN 24166.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

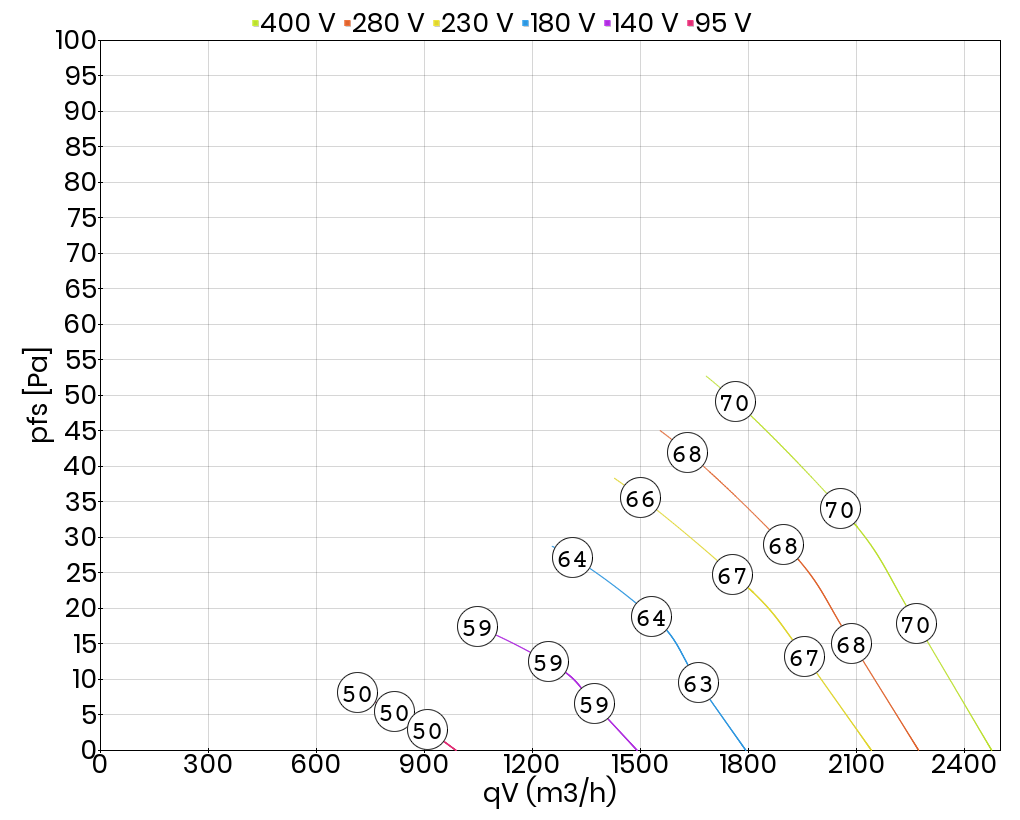

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza, dla wentylatora wykonanego z dyszą wlotową, bez kratki ochronnej.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzoru:
  • LWA5 = LWA6
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,120
Prąd znamionowy [A] 0,32
Obroty [min⁻¹] 1395
Maks. temp. medium [°C] 60
Klasa szczelności silnika IP54
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 0,0
Stosunek prądu rozruchowego do znamionowego 2,6
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości tak
Izolacja akustyczna nie
Łopatki wirnika aerodynamiczne
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Rodzaj montażu w przegrodach
Schemat podłączeniowy 01.006
Masa [kg] 6,50
