Wentylatory

ER

ER 200-2.3BF

ER 200-2.3BF

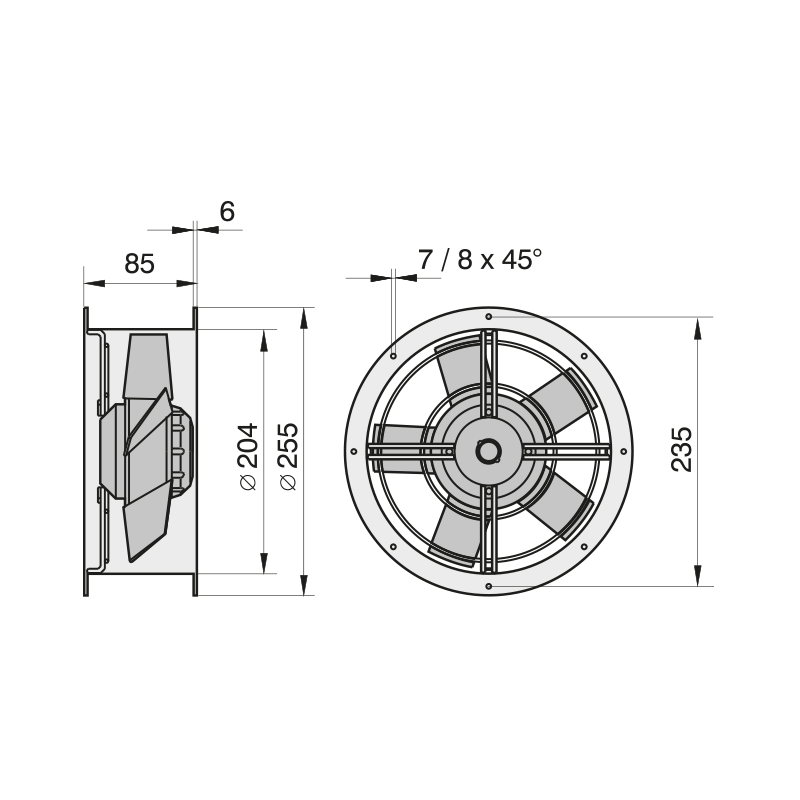

E10-20001

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,070
  • Prąd znamionowy [A] : 0,29
  • Obroty [min⁻¹] : 2545
240,00 €
295,20 €

Przelicznik

0,00 zł
brutto 0,00 zł
Ceny wg kursu NBP z dnia [brak danych dla tej daty]
(1€ = 0,000 zł)

Właściwości i wykonanie

Wentylator osiowy ER 200-2 znajduje zastosowanie w instalacjach, w których wymagane są duże wydajności powietrza przy średnich i niskich wartościach ciśnienia.
Wykorzystywany jest najczęściej do wyciągu lub nawiewu powietrza w restauracjach, halach sportowych, pomieszczeniach konferencyjnych, halach fabrycznych i magazynowych, pływalniach, szklarniach.

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, powlekanej tworzywem sztucznym.
Znormalizowane kołnierze montażowe zapewniają łatwą instalację w systemie kanałów o przekroju kołowym.

Wirnik

Koło wirnikowe z wyprofilowanymi aerodynamicznie łopatkami, wykonane jest z ocynkowanej i lakierowanej blachy stalowej. Łopatki, wykonane z ocynkowanej blachy stalowej, osadzone są bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Silniki wyposażone są w przewód wyprowadzający. Podłączenie elektryczne może być zrealizowane za pomocą dostarczanej oddzielnie puszki podłączeniowej, wykonanej w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja: +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

Klasa dokładności

Wentylator posiada klasę dokładności 3, według DIN 24166.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

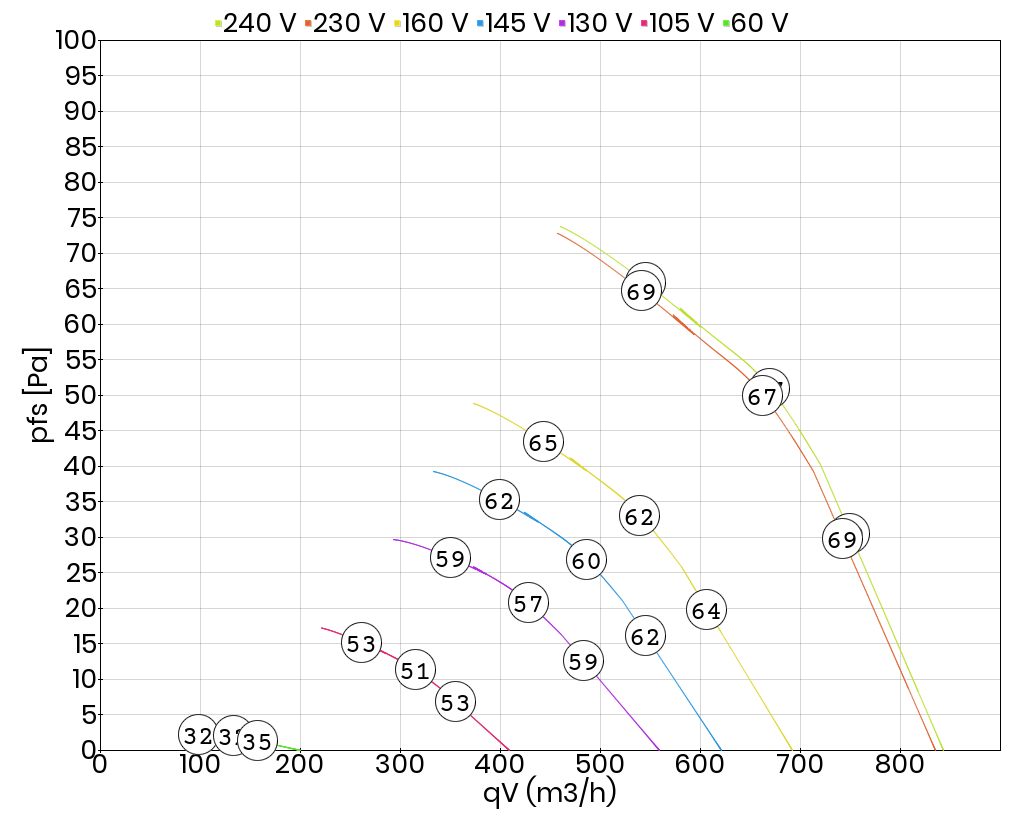

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza, dla wentylatora bez kratki ochronnej.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzoru:
  • LWA5 = LWA6
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,070
Prąd znamionowy [A] 0,29
Obroty [min⁻¹] 2545
Maks. temp. medium [°C] 70
Klasa szczelności silnika IP44
Masa [kg] 2,90
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 2,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] 0
Stosunek prądu rozruchowego do znamionowego 1,5
Regulacja tyrystorowa (bezstopniowa) tak
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna nie
Łopatki wirnika aerodynamiczne
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Rodzaj montażu w kanałach
Schemat podłączeniowy 01.009
