KBAD 355-2SW.110

KBAD 355-2SW.110

B21-35525

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 2,060
  • Prąd znamionowy [A] : 3,55
  • Obroty [min⁻¹] : 2705
1.522,00 €
1.872,06 €

Przelicznik

6.552,97 zł
brutto 8.060,15 zł
Ceny wg kursu NBP z dnia 2019-05-21
(1€ = 4,306 zł)

Właściwości i wykonanie

Wentylator KBAD 355-2SW.110 znajduje zastosowanie w instalacjach, w których wymagane są małe i średnie wydajności powietrza przy dużych wartościach ciśnienia.
Przeznaczony jest do wyciągu lekko zabrudzonego powietrza, w tym powietrza z oparami tłuszczu, o wysokiej temperaturze.
Typowe zastosowanie to duże kuchnie restauracyjne, kuchnie przemysłowe oraz wszędzie tam, gdzie stawiane są wysokie wymagania i występują trudne warunki eksploatacji dotyczące instalowanych urządzeń.

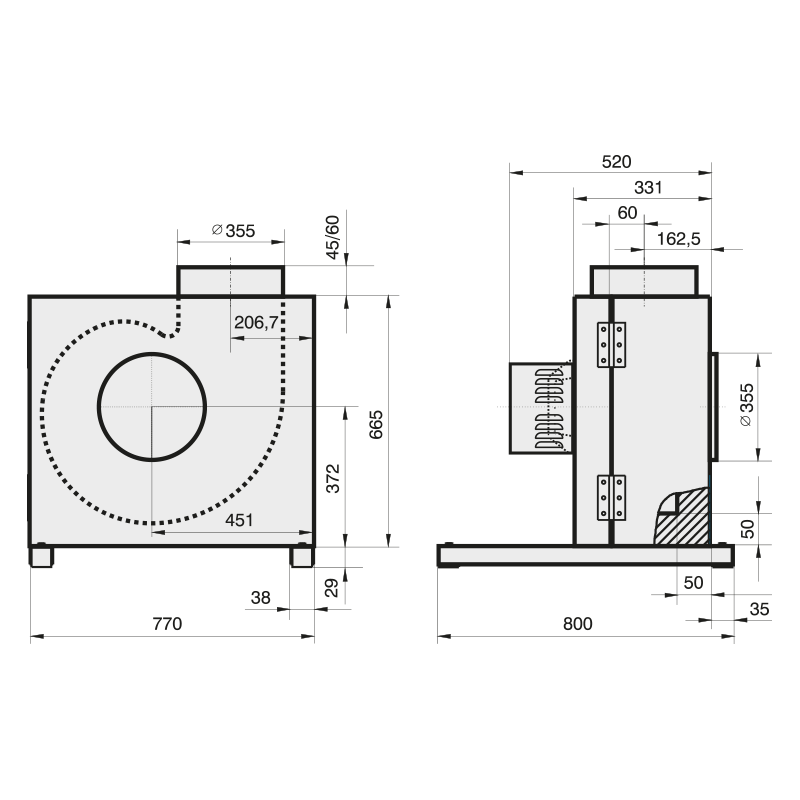

Obudowa

Konstrukcję obudowy stanowią podwójne panele z ocynkowanej blachy stalowej, wypełnione 50 mm warstwą niepalnej i tłumiącej dźwięki wełny mineralnej, redukującej również zjawisko kondensacji pary wodnej. Wyprofilowane wnętrze obudowy zapewnia wysoką sprawność wentylatora. Od spodu obudowy przymocowane są dwie szyny montażowe wyposażone w podkładki antywibracyjne.
Odpływ kondensatu realizowany jest przez króciec spustowy, z korkiem uszczelniającym (przyłącze 3/4").
Silnik z kołem wirnikowym przytwierdzony jest do uchylnych drzwi rewizyjnych, co ułatwia dostęp do wentylatora podczas prac konserwacyjnych lub serwisowych. Zawiasy drzwiowe, umieszczone po prawej stronie, można łatwo przenieść na stronę lewą.

Wirnik

Koło wirnikowe, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium. Łopatki osadzone są na odlewanej aluminiowej piaście. Średnica otworu w piaście przystosowana jest do osadzenia na wale silnika elektrycznego.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Kierunek obrotów

Przy podłączaniu należy zwrócić uwagę na kierunek obrotów wirnika - standardowo jest on przeciwny do ruchu wskazówek zegara (czyli w lewo), patrząc od strony wlotu. W przypadku niewłaściwego kierunku obrotu istnieje niebezpieczeństwo uszkodzenia silnika!

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez dostarczaną wraz z wentylatorem puszkę podłączeniową, wykonaną w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP21.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator nie podlega obowiązującym rozporządzeniom wykonawczym Dyrektywy ErP 2009/125/WE, ponieważ pracuje w otoczeniu powietrza o temperaturze > 65oC.

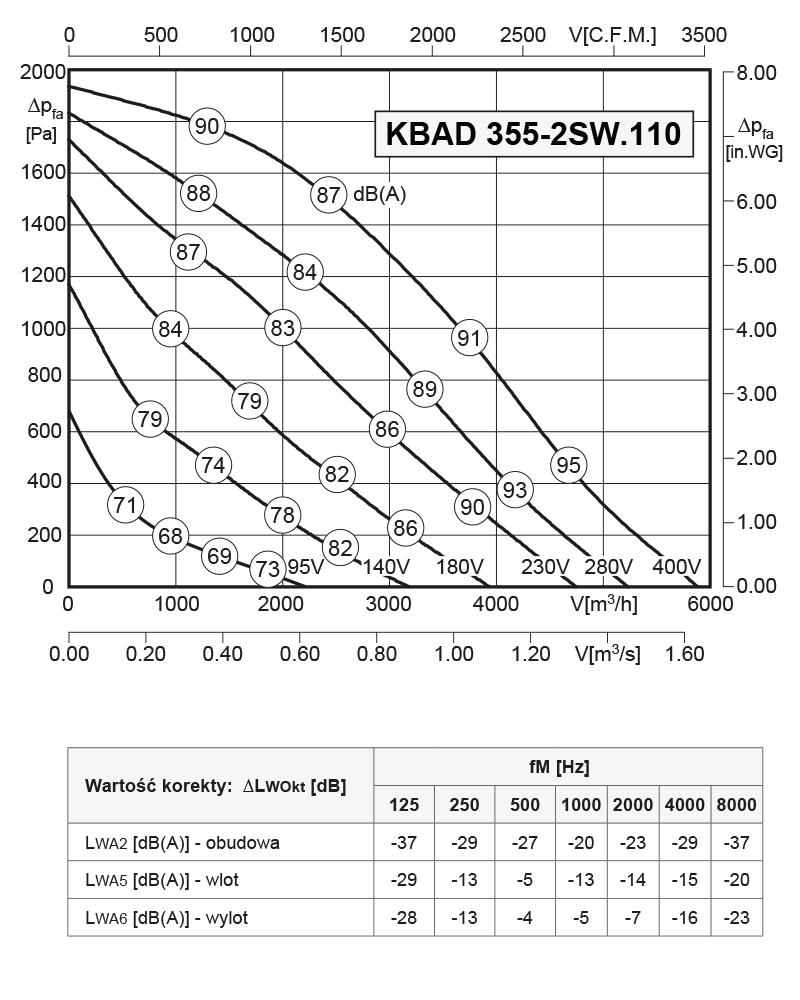

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA6 - 3 dB
  • LWA2 = LWA6 - 17 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 2,060
Prąd znamionowy [A] 3,55
Obroty [min⁻¹] 2705
Maks. temp. medium [°C] 100
Klasa szczelności silnika IP21
Masa [kg] 77,00
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 0,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] 10
Stosunek prądu rozruchowego do znamionowego 3,9
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości tak
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury tak
Chemoodporność nie
Schemat podłączeniowy 01.006
Przyłącze okrągłe
