RTD 2,5

RTD 2,5

H00-02501

Cechy główne
269,00 €
330,87 €

Przelicznik

1.145,72 zł
brutto 1.409,24 zł
Ceny wg kursu NBP z dnia 2019-07-19
(1€ = 4,259 zł)

Właściwości i wykonanie

5-stopniowy regulator transformatorowy z lamką sygnalizacyjną do manualnej zmiany prędkości obrotowej wentylatorów trójfazowych sterowanych napięciowo. Wyposażony w zaciski do podłączenia termokontaktu TK silnika (bezpośrednia ochrona termiczna silnika).
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki obok pokrętła. Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 pozycji (stopni). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.
Obwód TK-TK jest chroniony bezpiecznikiem 2A.
Prąd maksymalny regulatora: 2,5 A. Masa urządzenia: 10,5 kg.

Obudowa

Ciśnieniowy odlew aluminiowy z zewnętrzną obudową z jasnoszarego tworzywa sztucznego, w klasie szczelności IP54.

Zabezpieczenie termiczne silnika

Wejście TK-TK przeznaczone jest do podłączenia końcówek termokontaktu wbudowanego w uzwojenia silnika. W przypadku przekroczenia maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakt otwiera się powodując przerwanie obwodu zasilania wentylatora przez regulator na wyjściach U1 i U2. Po usunięciu usterki powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji „0”.

Zanik zasilania

Po przywróceniu napięcia powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji "0".

Schemat podłączeniowy

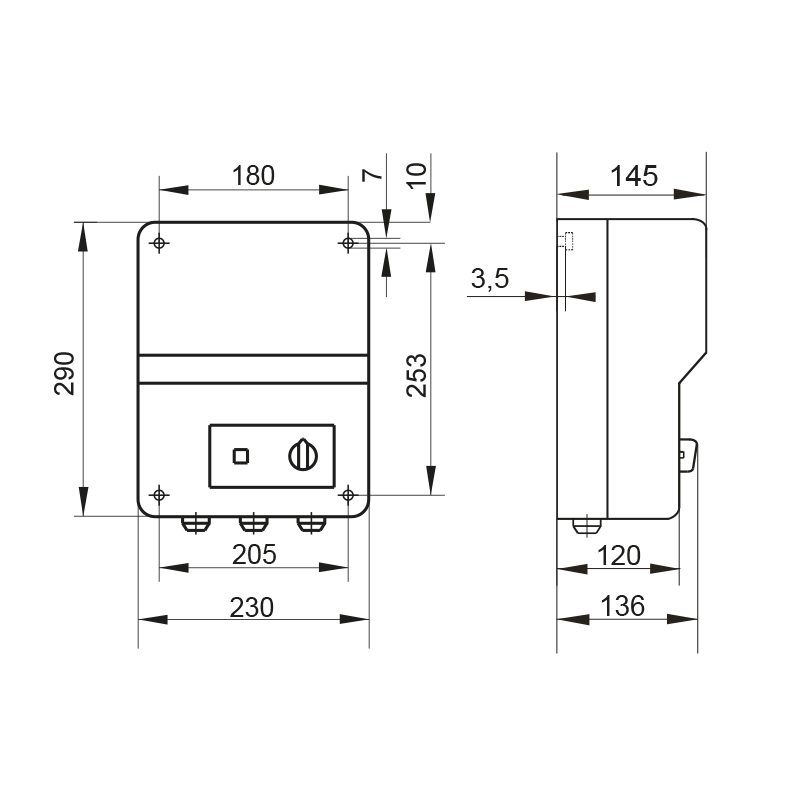

Dane wymiarowe
