Właściwości i wykonanie
5-stopniowy regulator transformatorowy z lampką sygnalizacyjną do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo.
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki (diody kontrolnej) obok pokrętła.
UWAGA!
Lampka sygnalizacyjna nie informuje o zakłóceniach w pracy urządzenia. Sygnalizuje jedynie, że regulator jest załączony.
Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 dostępnych biegów (prędkości obrotowych wentylatora). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.
Regulator przystosowany jest do sterowania kilkoma silnikami/wentylatorami (sterowanie grupowe). Przy takim rozwiązaniu konieczne jest jednak zwrócenie uwagi, aby suma wartości poszczególnych prądów nie przekroczyła wartości prądu maksymalnego regulatora.
Prąd maksymalny regulatora: 3,2 A
Zabezpieczenie prądowe (zwłoczne): 6 A
Masa urządzenia: 3 kg.
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki (diody kontrolnej) obok pokrętła.
UWAGA!
Lampka sygnalizacyjna nie informuje o zakłóceniach w pracy urządzenia. Sygnalizuje jedynie, że regulator jest załączony.
Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 dostępnych biegów (prędkości obrotowych wentylatora). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.
Regulator przystosowany jest do sterowania kilkoma silnikami/wentylatorami (sterowanie grupowe). Przy takim rozwiązaniu konieczne jest jednak zwrócenie uwagi, aby suma wartości poszczególnych prądów nie przekroczyła wartości prądu maksymalnego regulatora.
Prąd maksymalny regulatora: 3,2 A
Zabezpieczenie prądowe (zwłoczne): 6 A
Masa urządzenia: 3 kg.

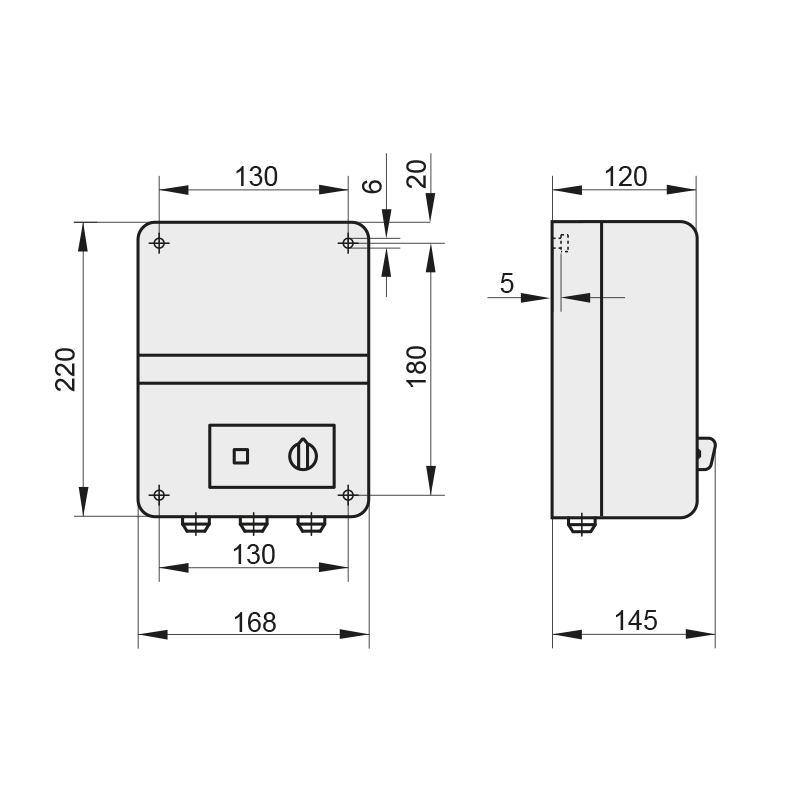

Obudowa
Trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54.
Monitorowanie pracy silnika
Regulator nie posiada układu do zabezpieczenia termicznego silników.
Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie.
UWAGA!
Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. W przypadku wyższych wartości prądów nominalnych należy zastosować przekaźnik ochrony termicznej MSE.
Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie.
UWAGA!
Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 5A. W przypadku wyższych wartości prądów nominalnych należy zastosować przekaźnik ochrony termicznej MSE.
Zanik zasilania
Po przywróceniu napięcia następuje automatyczny restart (załączenie zasilania wentylatora).
