Przekaźniki (wyłączniki) ochrony termicznej MSD 1.
Przekaźniki ochrony termicznej MS... zabezpieczają termicznie silniki wentylatorów trójfazowych Rosenberg metodą bezpośrednią przez kontrolę stanu termokontaktu TK.

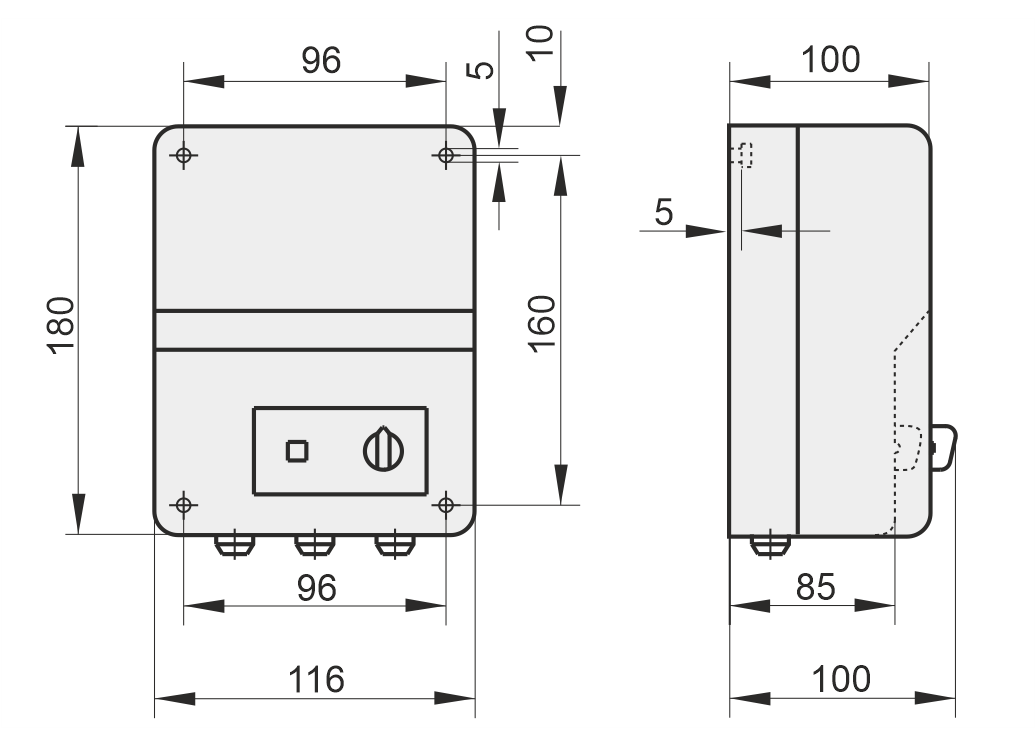

Obudowa wykonana z wysokoudarowego tworzywa sztucznego w kolorze szarym. Klasa szczelności IP54. Przekaźniki MS... należy montować wewnątrz pomieszczeń, na powierzchni ściany.
Na ścianie czołowej obudowy MS umieszczone jest pokrętło wyłącznika głównego. Dla przekaźników jednobiegowych (MSD 1) pokrętło ma dwie pozycje: off- wyłączony, on – załączony.
Obok pokrętła wyłącznika na obudowie znajduje się lampka sygnalizacyjna. Lampka świeci się, gdy przekaźnik jest załączony i pracuje poprawnie.
Przegrzanie silnika sygnalizowane przez TK i powoduje odłączenie zasilania wentylatora przez MS... Ponowne załączenie wentylatora jest możliwe po resecie alarmu termika oraz po ostygnięciu silnika. Reset przekaźników MS... wykonuje się albo przez zdjęcie zasilania albo przez wyłączenie ich pokrętłem na czas 10s. Przekaźniki MS... rozłączają tor zasilania wentylatora oraz obwody sterowania przy pomocy stycznika. Pokrętło wyłącznika nie ma mechanicznej blokady położenia.

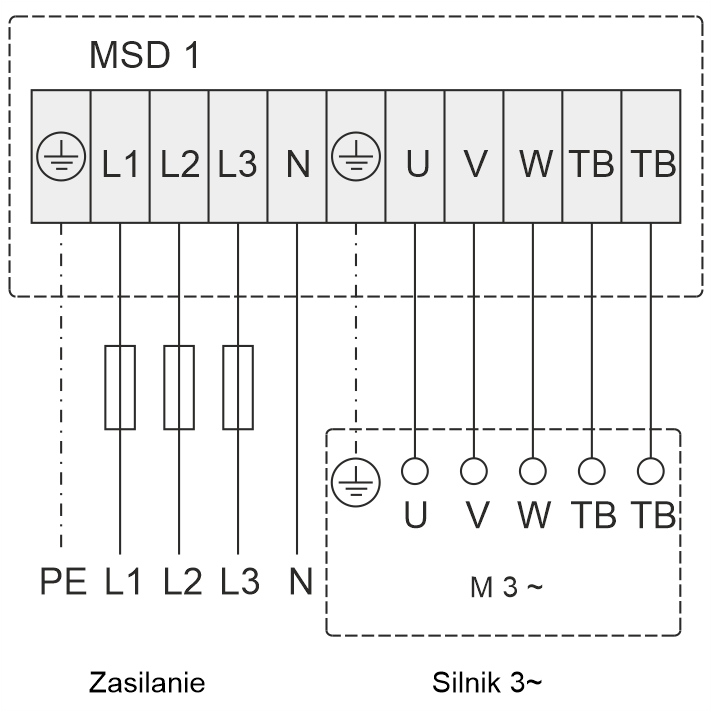

Przekaźniki MS... nie zawierają zabezpieczeń zwarciowych w torze prądowym. Zabezpieczenia dobrane do mocy silnika wentylatora należy zainstalować w tablicy, z której zasilane są przekaźniki MS... Obwody sterowania (TK, PTC, RT itd.) są zabezpieczone wspólnym bezpiecznikiem topikowym 2A. Uszkodzenie tego bezpiecznika blokuje pracę całego przekaźnika.
