Wentylatory

DQ

DQ 200-2.3CF

DQ 200-2.3CF

E00-20002

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,072
  • Prąd znamionowy [A] : 0,23
  • Obroty [min⁻¹] : 2685
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator EQ 200-2 znajduje zastosowanie w instalacjach, w których wymagane są duże wydajności powietrza przy średnich i niskich wartościach ciśnienia.
Wykorzystywany jest najczęściej do wyciągu lub nawiewu powietrza w restauracjach, halach sportowych, pomieszczeniach konferencyjnych, halach fabrycznych i magazynowych, pływalniach, szklarniach.

Obudowa

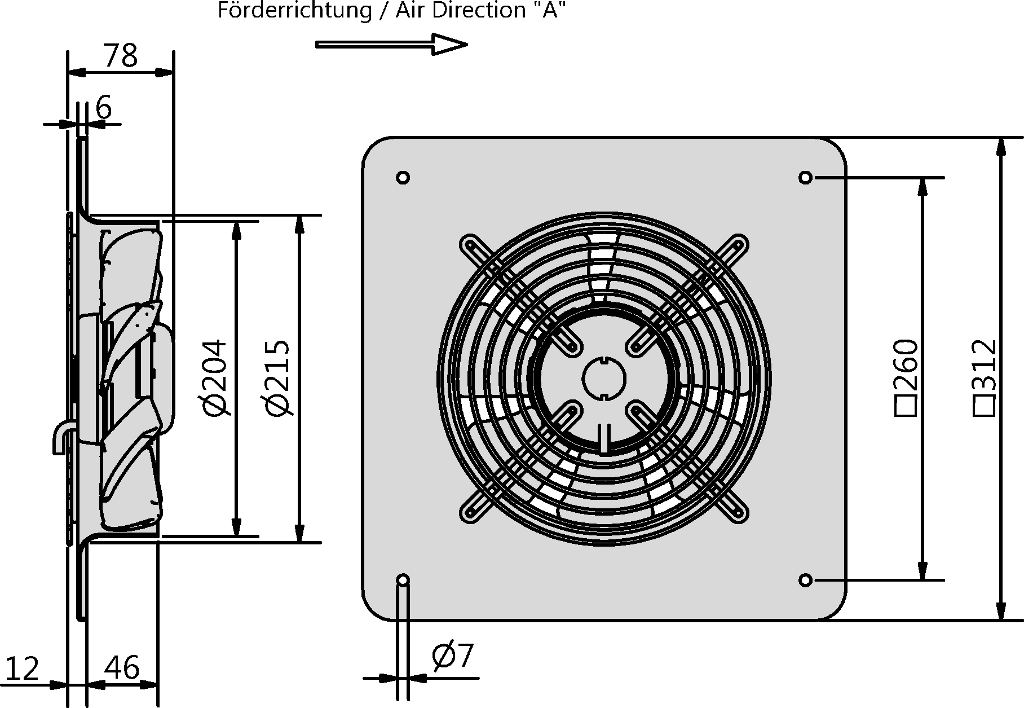

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, powlekanej tworzywem sztucznym. Kwadratowa płyta montażowa zapewnia łatwy montaż w przegrodach.

Wirnik

Koło wirnikowe posiada wyprofilowane aerodynamicznie łopatki wykonane z tworzywa sztucznego. Łopatki osadzone są bezpośrednio na obudowie silnika z wirującą obudową.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Silniki wyposażone są w przewód wyprowadzający. Podłączenie elektryczne może być zrealizowane za pomocą dostarczanej oddzielnie puszki podłączeniowej, wykonanej w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja: +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

Klasa dokładności

Wentylator posiada klasę dokładności 3, według DIN 24166.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

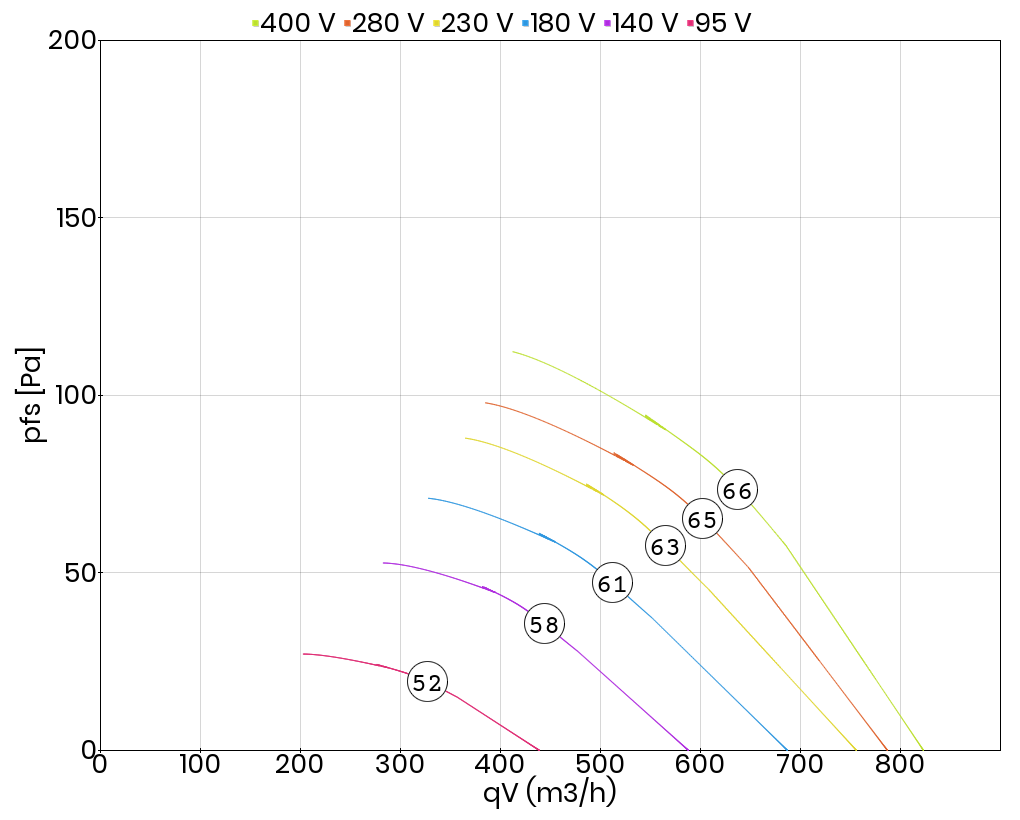

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza, dla wentylatora wykonanego z dyszą wlotową, bez kratki ochronnej.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzoru:
  • LWA5 = LWA6
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,072
Prąd znamionowy [A] 0,23
Obroty [min⁻¹] 2685
Maks. temp. medium [°C] 70
Klasa szczelności silnika IP 44
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 0,0
Regulacja tyrystorowa (bezstopniowa) tak
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna nie
Łopatki wirnika aerodynamiczne
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Rodzaj montażu w przegrodach
Schemat podłączeniowy 01.019
Masa [kg] 3,50
