Właściwości i wykonanie

Bezstopniowy regulator tyrystorowy do manualnej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Sterowanie odbywa się w całym zakresie napięcia (0-230V) poprzez obcinanie fazy (zmianę kąta fazowego).
Regulator może sterować kilkoma wentylatorami jednocześnie, jeżeli suma prądów znamionowych nie przekroczy maksymalnego prądu regulatora. Do obsługi regulatora służy bezstopniowe pokrętło. Wewnątrz urządzenia znajduje się śruba regulacyjna do nastawienia minimalnej prędkości obrotowej wentylatora.
Zakres: 0,2 - 2,5 A. Bezpiecznik: F 3,15.
Model posiada dodatkowe (nieregulowane) wyjście/wejście 230V.
Masa urządzenia: 0,21 kg.

Obudowa

Obudowa regulatorów przystosowana jest zarówno do montażu podtynkowego (IP44) jak i natynkowego (IP54). Zewnętrzna część wykonana jest z tworzywa sztucznego ASA w kolorze RAL 9010, wewnętrzna z poliamidu, zgodnie z IEC 60335.
Maksymalna dopuszczalna temperatura otoczenia to 35°C.

Monitorowanie pracy silnika

Regulator nie posiada układu do zabezpieczenia termicznego silników. Każdy wentylator musi być zabezpieczony indywidualnie przez termokontakt TK połączony szeregowo z uzwojeniami silnika. Po przekroczeniu maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakty otwierają się powodując przerwanie obwodu zasilania wentylatora. Po ostygnięciu uzwojenia silnika obwód zostaje znowu zamknięty i wentylator uruchamia się automatycznie. Szeregowe podłączenie termokontaktu z uzwojeniem silnika jest możliwe tylko w przypadku silników, których prąd znamionowy nie przekracza 6A.

Zanik zasilania

Po przywróceniu napięcia następuje automatyczne załączenie zasilania wentylatora.

Katalog

Schemat podłączeniowy

Deklaracja

  • Deklaracja zgodności (PDF)Pobierz

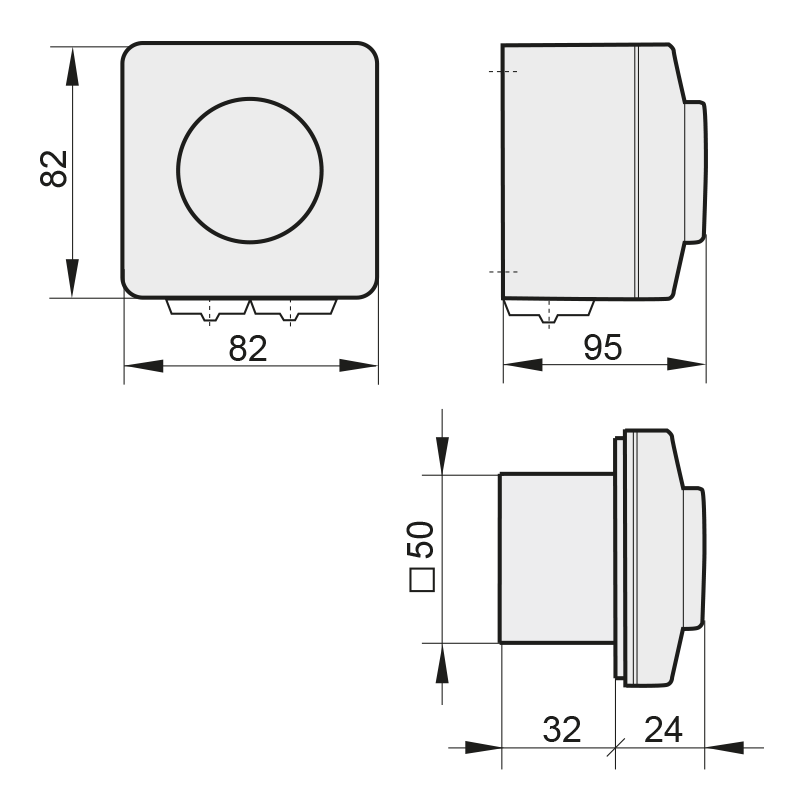

Dane wymiarowe
