Wentylatory

DVS

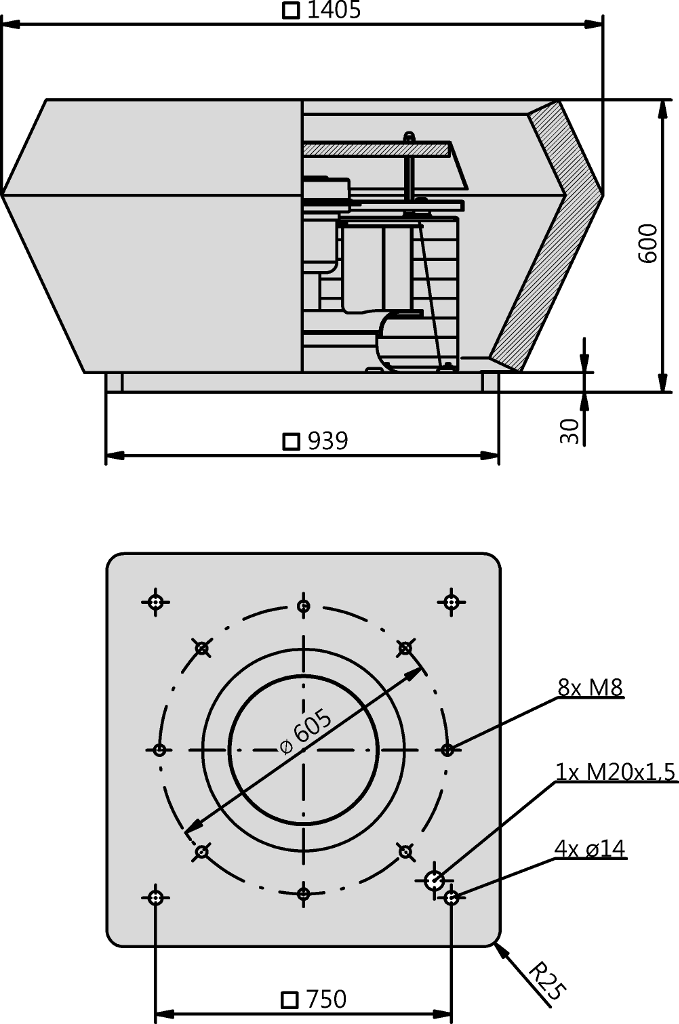

DVS 560-4 D Ex Z1

DVS 560-4 D Ex Z1

A15-56084

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 2,250
  • Prąd znamionowy [A] : 4,50
  • Obroty [min⁻¹] : 1420
3.457,00 €
4.252,11 €

Przelicznik

15.487,36 zł
brutto 19.049,45 zł
Ceny wg kursu NBP z dnia 2020-05-26
(1€ = 4,480 zł)

Właściwości i wykonanie

Wentylator przeznaczony jest do transportu powietrza w strefach zagrożonych wybuchem.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.
Klasa ATEX: II 3G Ex h IIB T3 Gc X

Obudowa

Izolowana akustycznie obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej malowanej proszkowo.

Wirnik

Piasta wykonana jest z tworzywa sztucznego, elementy nośne - z ocynkowanej blachy stalowej. Łopatki wirnika wygiete są do tyłu.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 część 1 w klasie G 6.3.

Podłączenie elektryczne

Wentylator dostarczany jest z przewodem zasilającym o długości 1,0 m, lecz bez puszki podłączeniowej. Odpowiednie, certyfikowane puszki podłączeniowe i wyłączniki serwisowe dostępne są jako akcesoria.
Wentylator powinien zostać podłączony zgodnie z przyklejonym do kabla (od strony obudowy) schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowano rodzaj ochrony: obudowa wzmocniona "e", oznaczający brak możliwości wystąpienia źródła zapłonu w jakiejkolwiek postaci, zarówno w trakcie normalnej pracy, jak i w sytuacji awaryjnej, np. podczas zaniku jednej fazy, czy zablokowania wirnika.

Zabezpieczenie termiczne silnika

Kontrola temperatury uzwojenia realizowana jest poprzez wbudowany czujnik termistorowy typu PTC (zgodnie z normą DIN 44081), którego opór rośnie wraz ze wzrostem temperatury uzwojenia. Końcówki czujnika wyprowadzone są na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej, spełniającego wymagania ATEX 2014/34/WE i oznaczonego Ex II (3)G.
Do styków wyjściowych podłączany jest następnie konwencjonalny stycznik odcinający zasilanie silnika.
Prawidłowe podłączenie pozystorów zabezpiecza silnik przed przeciążeniem, skutkiem zaniku jednej z faz, nagłym zahamowaniem silnika oraz wysokimi temperaturami przepływającego czynnika.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 2,250
Prąd znamionowy [A] 4,50
Obroty [min⁻¹] 1420
Maks. temp. medium [°C] 40
Klasa szczelności silnika IP44
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF]
Wzrost prądu pobieranego przy obniżonym napięciu [%] 29
Stosunek prądu rozruchowego do znamionowego 0,0
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Wyrzut pionowy
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Wersja EX tak
Odporność na wysokie temperatury nie
Chemoodporność nie
Schemat podłączeniowy 01.061
Masa [kg] 68
