DVN-EX

DVN 500-4D Ex e

DVN 500-4D Ex e

A23-50070

Cechy główne
  • Zasilanie [V] : 230/400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 2,00
  • Prąd znamionowy [A] : 4,50
  • Obroty [min⁻¹] : 1420
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Wentylator dachowy (Ex)
kategoria urządzenia 2 - strefa 1

Opis:
Wentylatory dachowe Rosenberg znajdują zastosowanie w instalacjach wyciągowych z budynków mieszkalnych, marketów, supermarketów, hal warsztatowych, łazienek, kuchni, jadalni, magazynów, garaży, stajni i wielu innych. Przeznaczone są do montażu na dachach płaskich, dwu- i wielospadowych oraz łukowych. Szeroka gama wentylatorów dachowych oferuje optymalne rozwiązanie dla każdego zastosowania.

Właściwości:
Obudowa i osłona silnika wykonana z aluminium odpornego na wodę morską. Kosz montażowy ze zintegrowaną osłoną bezpieczeństwa z okrągłych prętów stalowych pokrytych tworzywem sztucznym. Rama podstawy z gwintowanymi bolcami do mocowania akcesoriów po stronie ssawnej i dyszy wlotowej z ocynkowanej blachy stalowej. Silnik poza strumieniem przepływającego powietrza. Łopatki wirnika i tarcze wsporcze wykonane z blachy stalowej lakierowanej proszkowo. Dysza wlotowa z blachy miedzianej. Konwencjonalny silnik IEC zgodny z PN-EN 60034 i PN-EN 60079 o podwyższonej ochronie "eb". Standardowo wbudowany w uzwojenia silnika termistor PTC. Klasa ochrony IP55. Do sieci o częstotliwości 50/60Hz. Klasa izolacji F. Zespół wirnik-silnik z piastą jest wyważony statycznie i dynamicznie zgodnie z klasą jakości G2.5 według DIN ISO 21940-11. Podłączenie elektryczne odbywa się za pośrednictwem puszki zaciskowej zamontowanej na silniku.

Zgodność z Dyrektywami EU:
Konstrukcja wentylatora jest zgodna z Dyrektywami Maszynowymi, Atex i EMC wymaganymi do spełnienia Deklaracji Zgodności i Oznakowania CE.
Wentylatory te są projektowane i produkowane w celu transportowania atmosfer gazowych, wybuchowych i oznaczone są zgodnie z Dyrektywą Atex 2014/34/EU.

Akustyka:

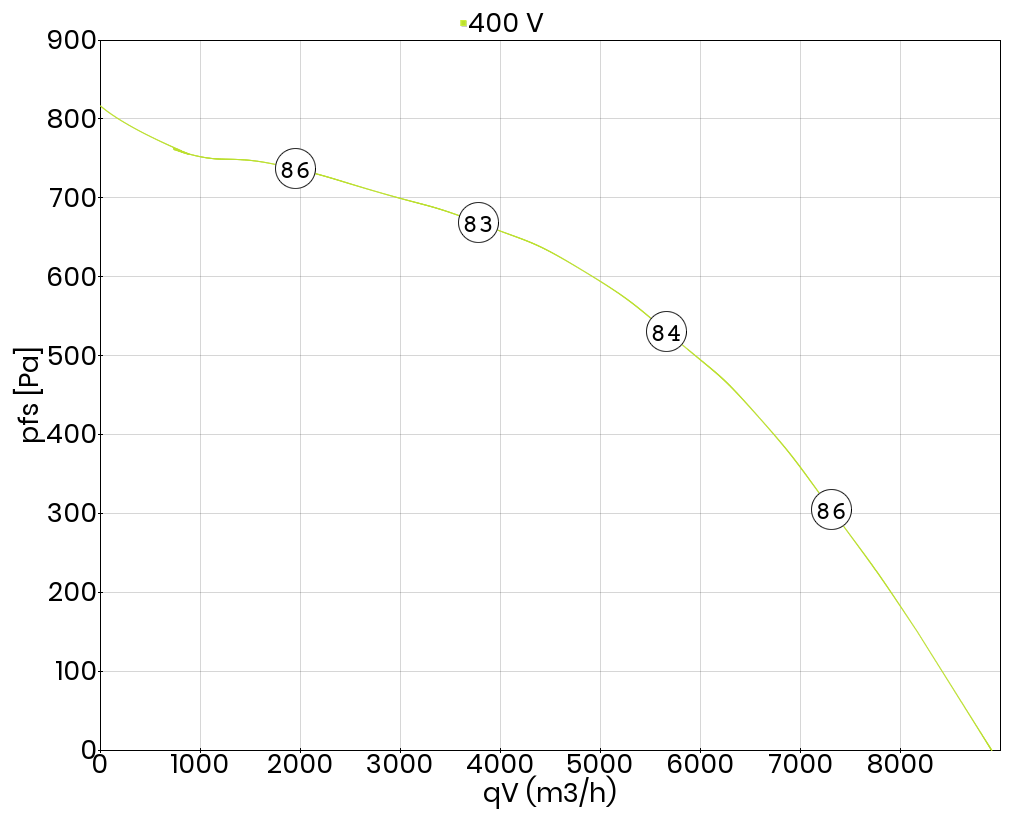

Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (wylot) (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (wlot) zgodnie z normą DIN 45 635, część 38 wzgl. ISO 13347-3 und DIN EN ISO 3745 można wyznaczyć na podstawie poniższego wzoru:

LWA(wlot) [dB(A)] = LWA(wylot) [dB(A)] - 3 dB

Ważony poziom ciśnienia akustycznego LpA w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. Należy zauważyć, że odbicia dźwięku oraz charakterystyka pomieszczenia, a także częstotliwości naturalne w różny sposób wpływają na wielkość poziomu ciśnienia akustycznego.
Przykład: Aby wyznaczyć przybliżony poziom ciśnienia akustycznego LpA odległości 1 m należy od poziomu mocy akustycznej wyrażonej w db(A) odjąć 7 dB(A).
Wartości korekty poziomu mocy akustycznej w oktawie ∆LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora.

Zasilanie [V] 230/400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 2,00
Prąd znamionowy [A] 4,50
Obroty [min⁻¹] 1420
Maks. temp. medium [°C] 40
Klasa szczelności silnika IP55
Rodzaj silnika konwencjonalny (IEC)
Stosunek prądu rozruchowego do znamionowego 6,4
Regulacja przetwornicą częstotliwości nie
Wyrzut pionowy
Izolacja akustyczna nie
Łopatki wirnika do tyłu
Wersja EX tak
Odporność na wysokie temperatury nie
Chemoodporność nie
Schemat podłączeniowy 01.430
Masa [kg] 50,0
