Wentylatory

DVN

DVN 630-4 D

DVN 630-4 D

A23-63004

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 4,20
  • Obroty [min⁻¹] : 1475
  • Prąd znamionowy [A] : 8,10
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator napędzany jest silnikiem konwencjonalnym klasy IE3, stosowany jest w instalacjach wyciągowych kuchni, basenów, fabryk, hal przemysłowych, garaży parkingowych, budynków gospodarczych itp.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.

Obudowa

Obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z blachy aluminiowej (AIMg3) i wyważane z piastą statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co umożliwia łatwe podłączenie wentylatora po zdjęciu osłony przeciwdeszczowej.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik konwencjonalny klasy IE3, przystosowany do napięciowej regulacji prędkości obrotowej, wykonany w klasie szczelności IP44, umieszczony poza strumieniem przepływającego medium. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą pozystora, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Odporność temperaturowa

Temperatura medium przepływającego przez wentylator nie może przekraczać 100oC dla napięcia znamionowego oraz 80oC dla napięcia obniżonego (regulacja obrotów).
Temperatura otoczenia dla silnika powinna znajdować się w zakresie -30oC do +40oC.

Odporność chemiczna

W wykonaniu standardowym wentylator nie jest chemoodporny. W celu uzyskania właściwości chemoodpornych stosuje się powłokę Interpon D1094, wykonaną na bazie żywic poliestrowych, która pokrywa obudowę, wirnik i dyszę wylotową wentylatora oraz osłonę silnika, chroniąc skutecznie te elementy przed niszczącymi standardową powłokę chemicznymi oparami. Zastosowanie powłoki Interpon D1094 umożliwia wykorzystanie wentylatora DVWN 310L-4D w instalacjach, w których wymagane jest transportowanie medium zanieczyszczonego chemicznie, np. w instalacjach wyciągowych na obiektach basenowych, w przemyśle farmaceutycznym. Silnik, umieszczony poza strumieniem przepływającego medium, nie jest narażony na jego bezpośrednie działanie.

Status ErP

Wentylator nie podlega wymaganiom rozporządzeń wykonawczych Dyrektywy ErP (2009/125/WE), tj. Rozporządzeniu Komisji (WE) nr 640/2009 oraz Rozporządzeniu Komisji (WE) nr 327/2011, obowiązującym od 01.01.2015 r.

Akustyka:

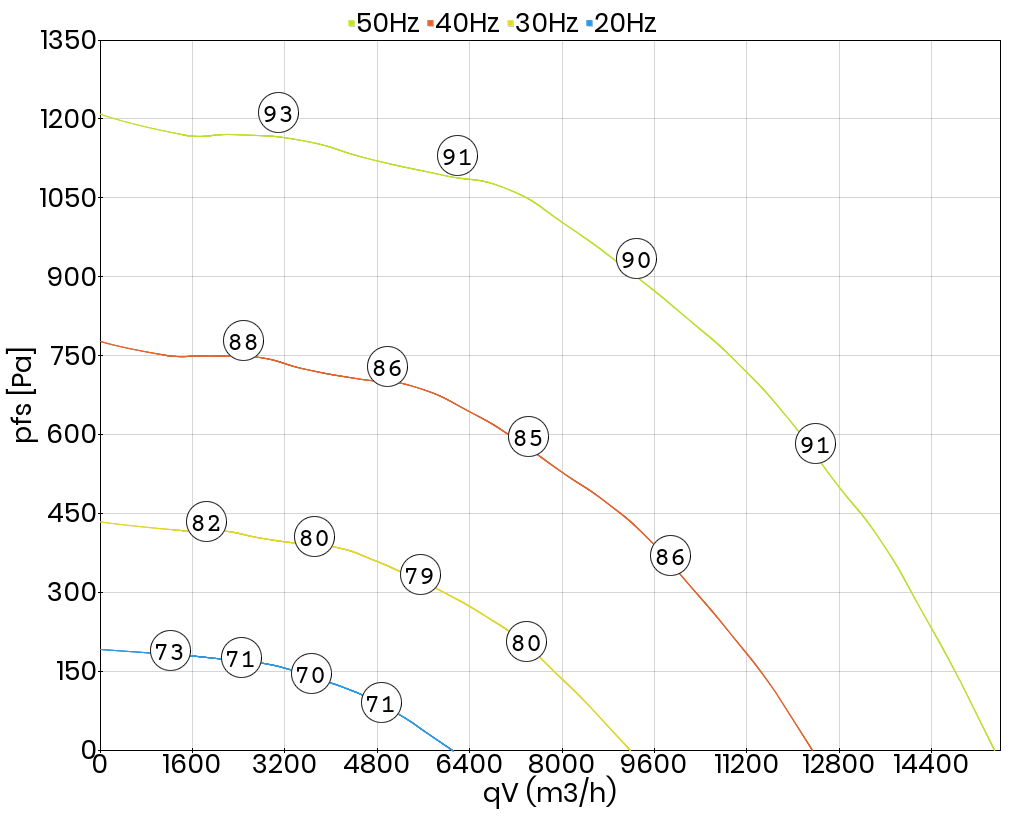

Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (wylot) (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (wlot) zgodnie z normą DIN 45 635, część 38 wzgl. ISO 13347-3 und DIN EN ISO 3745 można wyznaczyć na podstawie poniższego wzoru:

LWA(wlot) [dB(A)] = LWA(wylot) [dB(A)] - 3 dB

Ważony poziom ciśnienia akustycznego LpA w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. Należy zauważyć, że odbicia dźwięku oraz charakterystyka pomieszczenia, a także częstotliwości naturalne w różny sposób wpływają na wielkość poziomu ciśnienia akustycznego.
Przykład: Aby wyznaczyć przybliżony poziom ciśnienia akustycznego LpA odległości 1 m należy od poziomu mocy akustycznej wyrażonej w db(A) odjąć 7 dB(A).
Wartości korekty poziomu mocy akustycznej w oktawie ∆LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora.

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 4,20
Obroty [min⁻¹] 1475
Prąd znamionowy [A] 8,10
Maks. temp. medium [°C] 120
Klasa szczelności silnika IP55
Rodzaj silnika konwencjonalny (IEC)
Stosunek prądu rozruchowego do znamionowego 7,9
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) nie
Regulacja przetwornicą częstotliwości tak
Wyrzut pionowy
Izolacja akustyczna nie
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury tak
Chemoodporność nie
Schemat podłączeniowy 01.387
Masa [kg] 91,5
