Wentylatory

DVN

DVNFS 400-4 D

DVNFS 400-4 D

A47-40002

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,53
  • Obroty [min⁻¹] : 1410
  • Prąd znamionowy [A] : 0,89
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

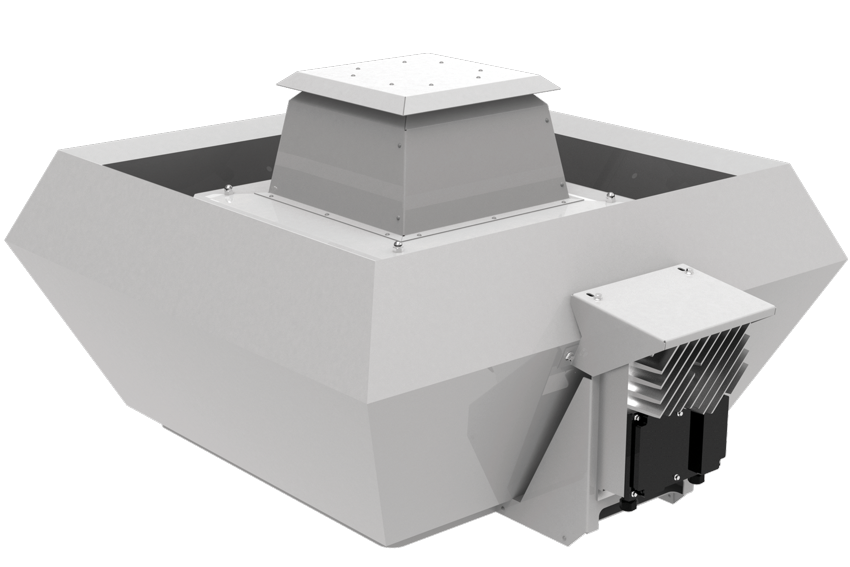

DVNF(S)… / DVN(S)…- wentylatory dachowe
wyrzut pionowy, napęd silnikiem konwencjonalnym

Opis:
Wentylatory dachowe Rosenberg DVNF/DVN znajdują zastosowanie w instalacjach wyciągowych z budynków mieszkalnych, marketów, supermarketów, hal warsztatowych, łazienek, kuchni, jadalni, magazynów, garaży, stajni i wielu innych. Przeznaczone są do montażu na dachach płaskich, dwu- i wielospadowych oraz łukowych. Wentylatory typu DVN mogą przetłaczać powietrze o temperaturze do 120 °C. Szeroka gama wentylatorów dachowych oferuje optymalne rozwiązanie dla każdego zastosowania.

Zastosowanie:
Warsztaty samochodowe / piekarnie / biura / bary / kuchnie / budynki przemysłowe / budynki mieszkalne / warsztaty / hale magazynowe / wysokościowce / hotele / piwnice / lakiernie / domy opieki / szkoły / supermarkety.
Typy DVNF(S) i DVN(S) charakteryzują się wysokimi wydajnościami powietrza dla średnich wartości różnic ciśnienia. Szeroki program dostępnych akcesoriów do montażu na dachach względnie do kanałów wyciągowych optymalnie uzupełniają typoszereg wentylatorów dachowych.

Klasyfikacja wentylatorów:
SWNM = System wentylacyjny przeznaczony do budynków niemieszkalnych
JSW = Jednokierunkowy system wentylacyjny

Obudowa:
DVNF/DVN - wyrzut pionowy:
Obudowa oraz osłona silnika z aluminium odpornego na wodę morską.
DVNFS/DVNS - wyrzut pionowy:
Obudowa z aluminium odpornego na wodę morską, izolowana 50 mm warstwą wełny mineralnej.

Ramy podstawy:
dysza wlotowa z ocynkowanej blachy stalowej, dodatkowo lakierowana proszkowo (w zależności od wielkości obudowy).

Kosz ochronny:
Nośny kosz ochronny lakierowany na kolor czarny (RAL 9005), zapewnia optymalną ochronę wirnika. Kratka ochronna od strony wlotu na zapytanie.

Wirniki:
Wirniki z łopatkami zagiętymi do tyłu wykonywane są z aluminium (AlMg3). Wyważane są statycznie i dynamicznie w klasie G6.3 zgodnie z  DIN ISO 21940-11. Montowane są na wałach silników konwencjonalnych klasy IEC typu B5.

Silniki:
DVNF(S)...
Do napędu wentylatorów stosowane są silniki konwencjonalne klasy IEC zgodne z PN-EN 60034 (IEC 60072). Przystosowane są do regulacji przemiennikiem częstotliwości i wyposażone są standardowo w pozystorowy czujnik temperatury. Klasa szczelności IP 55, klasa izolacji F, częstotliwość 50/60 Hz.

DVN(S)
wielkość 310:
Napęd stanowią silniki AC z wirującą obudową sterowane napięciowo z przedłużonym wałem. Wyposażone są w bezobsługowe, zamknięte z obydwu stron łożyska z długotrwałym smarowaniem. Silnik malowany na czarno i / lub odlewane ciśnieniowo aluminium. Wersja standardowa z kablem zasilającym wychodzącym z boku. Zabezpieczenie silnika zapewnia termokontakt umieszczony w uzwojeniu. Odpowiednio podłączone chronią silnik przed przeciążeniem z powodu zaniku fazy, nadmiernej temperatury przepływającego powierza lub zablokowanego wirnika. Klasa izolacji uzwojenia F.

od wielkości 355:
Napęd stanowią silniki konwencjonalne klasy IEC zgodne z PN-EN 60034 (IEC 60072). Przystosowane są do regulacji przemiennikiem częstotliwości i wyposażone są standardowo w pozystorowy czujnik temperatury. Klasa szczelności IP 55, klasa izolacji F, częstotliwość 50/60 Hz.

Podłączenie elektryczne:
DVNF(S):
Podłączenie elektryczne odbywa się poprzez zamontowany na obudowie przemiennik częstotliwości. Na życzenie montowany jest wyłącznik serwisowy na obudowie wentylatora za dodatkową opłatą.
DVN(S) 310:
Podłączenie elektryczne odbywa się poprzez zamontowaną na obudowie puszkę zaciskową.
od DVN(S) 355:
Silniki napędowe wyposażone są puszkę zaciskową klasy szczelności IP 55. Po zdjęciu pokrywy dostęp do zacisków podłączeniowych jest b. łatwy. Na życzenie montowany jest wyłącznik serwisowy na obudowie wentylatora za dodatkową opłatą.

Montaż:
Wentylatory dachowe są montowane na dachach z wykorzystaniem akcesoriów jak: podstawy i cokoły do dachów płaskich lub spadzistych (5-45 °) również w wersji tłumiącej. Fabrycznie przytwierdzone gwintowane bolce do płyty montażowej wentylatora  umożliwiają łatwy i bezproblemowy montaż akcesoriów od strony wlotu.

Regulacja wydajności powietrza:
Więcej informacji można znaleźć w opisach dla akcesoriów do regulacji i sterowania!

Informacja o ErP (wewnątrz UE):
Należy przestrzegać wytycznych 1253/2014 / UE (część 6) obowiązujących dla urządzeń wentylacyjnych (wentylatorów) od 01.01.2016. Słowo kluczowe: „napęd wielobiegowy” (co najmniej 3 stałe prędkości, jak również prędkość 0 („wyłączona”)). Odpowiednie regulatory i sterowniki są dostępne jako akcesoria.
5-stopniowa regulacja:
DVN(S) 310L-4E:  230V = RTE
DVN(S) 310L-4D: 400V = RTD
1-stopniowa regulacja:
(p. wskazówka: „Napęd wielobiegowy")
DVN(S)...D:      400V = MSD 1 K (Zał./Wył.)
DVN(S)...D:      400V = z zastosowaniem przemiennika częstotliwości montowanego na budowie.
UWAGA: Częstotliwość załomu musi odpowiadać częstotliwości znamionowej.


Akustyka:

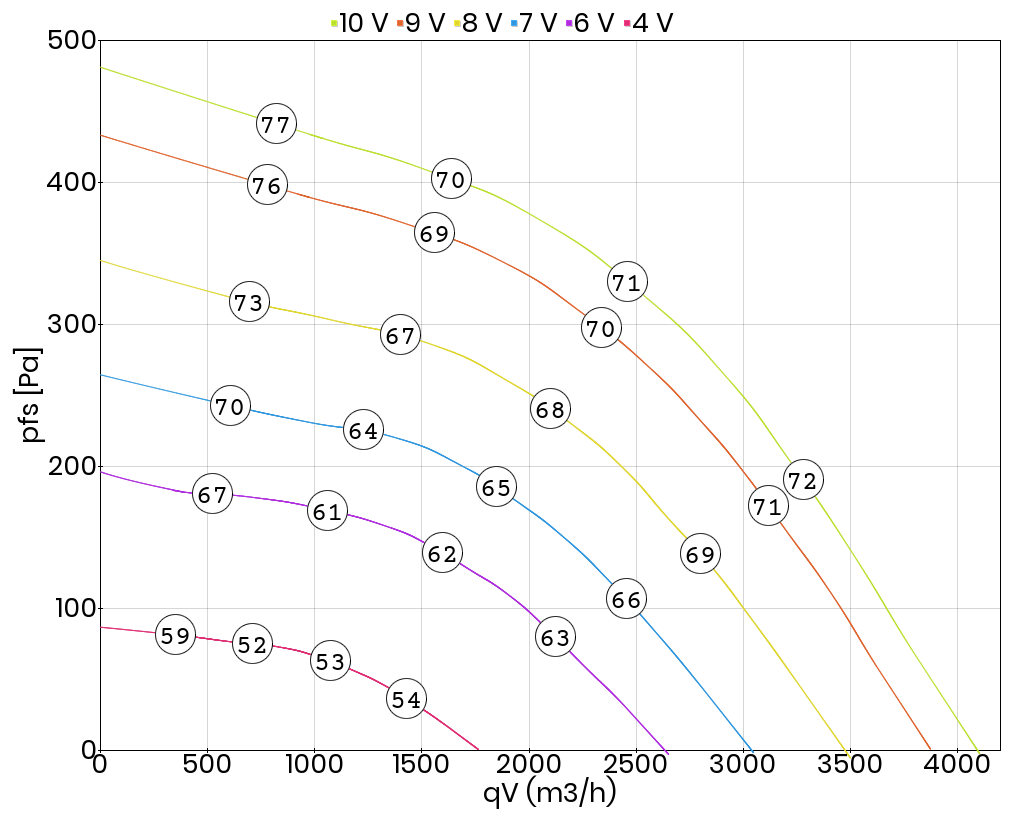

Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (wylot) (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 (wlot) zgodnie z normą DIN 45 635, część 38 wzgl. ISO 13347-3 und DIN EN ISO 3745 można wyznaczyć na podstawie poniższego wzoru:

LWA(wlot) [dB(A)] = LWA(wylot) [dB(A)] - 3 dB

Ważony poziom ciśnienia akustycznego LpA w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. Należy zauważyć, że odbicia dźwięku oraz charakterystyka pomieszczenia, a także częstotliwości naturalne w różny sposób wpływają na wielkość poziomu ciśnienia akustycznego.
Przykład: Aby wyznaczyć przybliżony poziom ciśnienia akustycznego LpA odległości 1 m należy od poziomu mocy akustycznej wyrażonej w db(A) odjąć 7 dB(A).
Wartości korekty poziomu mocy akustycznej w oktawie ∆LWOkt, dla częstotliwości środkowych pasma, zestawione zostały w tabelkach zamieszczonych przy każdej wielkości wentylatora.

Zasilanie [V] 400
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,53
Obroty [min⁻¹] 1410
Prąd znamionowy [A] 0,89
Maks. temp. medium [°C] 120
Klasa szczelności silnika IP55
Rodzaj silnika konwencjonalny (IEC)
Stosunek prądu rozruchowego do znamionowego 5,2
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) nie
Regulacja przetwornicą częstotliwości tak
Wyrzut pionowy
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury tak
Chemoodporność nie

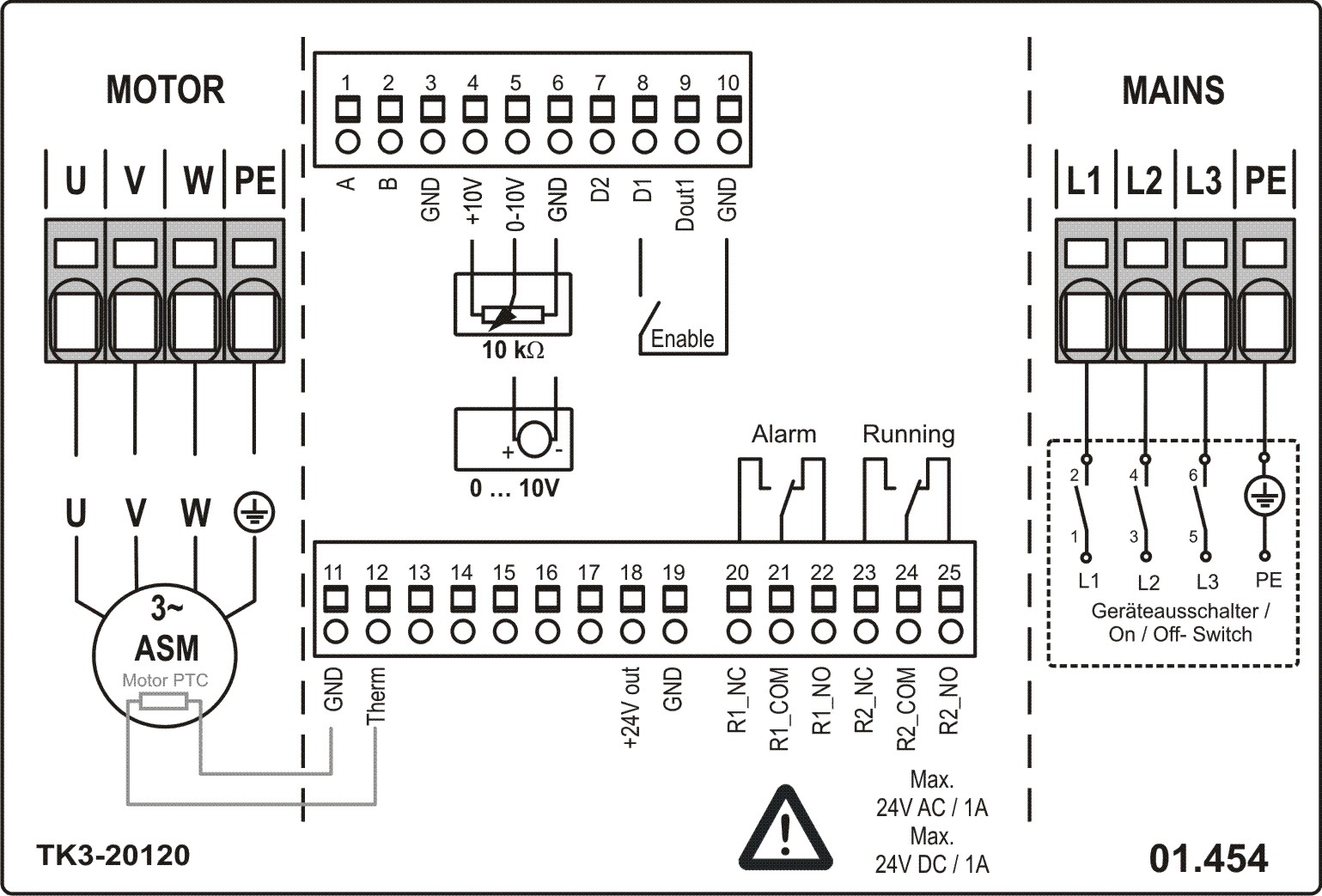

Schemat podłączeniowy 01.454
Masa [kg] 48,0

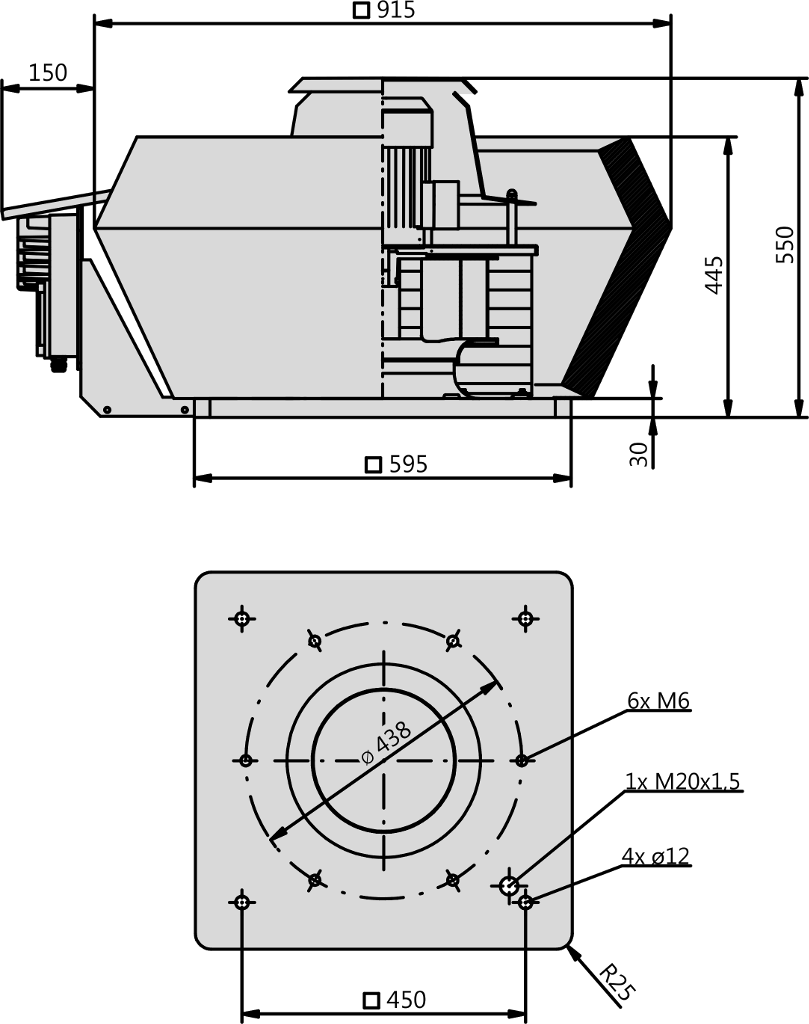

Bloki CAD/BIM

Katalog

Charakterystyka

Schemat podłączeniowy

Deklaracja

  • Deklaracja producenta (PDF)Pobierz
  • Deklaracja zgodności (PDF)Pobierz

Gwarancja

  • Ogólne warunki gwarancji (PDF)Pobierz

Instrukcja

Protokoły i formularze

Procedury i wytyczne

  • Procedura uruchamiania wentylatora (PDF)Pobierz
  • Zabezp. termiczne oraz regulacja wentylatorów Rosenberg (PDF)Pobierz
  • Obsługa bieżąca urządzeń produkcji Rosenberg (PDF)Pobierz
