Kurtyny powietrzne

WINDBOX DO ZABUDOWY G

RG 2500 P (2R - 80/60)

RG 2500 P (2R - 80/60)

AIRCOR12680

Cechy główne
  • Wydajność powietrza [m³/h] : 5250/4567,50/3937,50/3255/2625
  • Poziom dźwięku (5m) [dB(A)] : 60/54/48,60/43,20/39
  • Wysokość montażu [m] : 3,0 - 3,8
  • Montaż : poziomy
  • Masa [kg] : 163
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Kurtyna powietrzna z typoszeregu WINDBOX DO ZABUDOWY, w wersji z nagrzewnicą wodną, dwurzędową.
Znajduje zastosowanie w średnich i dużych lokalach, z dużym natężeniem ruchu.
Maksymalny zasięg kurtyny zależy od warunków jej pracy. W przypadku wątpliwości prosimy o kontakt.

Obudowa

Obudowa kurtyny, przeznaczona do zabudowy w suficie podwieszanym, wykonana jako samonośna, z galwanizowanej blachy stalowej.

Wentylatory

Zastosowane dwuwlotowe wentylatory promieniowe przystosowanie są do pięciostopniowej regulacji wydajności. Silniki wentylatorów zabezpieczone sa przed przegrzaniem.

Dysza wlotowa i wylotowa

Dysza wylotowa i wylotowa znajdują się w aluminiowej ramie. Powłoka dysz i ramy wykonana jest z tworzywa sztucznego w kolorze RAL 9016. Inne kolory z palety RAL dostępne są na zamówienie. Dysza wylotowa wykonana jest z profili aluminiowych i regulowana w zakresie 0-15o.

Wydajność powietrza [m³/h] 5250/4567,50/3937,50/3255/2625
Częstotliwość [Hz] 50
Zasilanie wentylatorów [V] 230
Poziom dźwięku (5m) [dB(A)] 60/54/48,60/43,20/39
Typ wodna
Wysokość montażu [m] 3,0 - 3,8
Montaż poziomy
Moc grzewcza [kW] 31,16
Pobór prądu wentylatorów [A] 6,65
Pobór mocy wentylatorów [kW] 1,498
Spadek ciśnienia wody [Pa] 4930
Liczba rzędów rurek 2
Przyłącze wodne 3/4"
Masa [kg] 163

Bloki CAD/BIM

Katalog

Schemat podłączeniowy

Deklaracja

  • Deklaracja Producenta (PDF)Pobierz
  • Deklaracja Zgodności (PDF)Pobierz

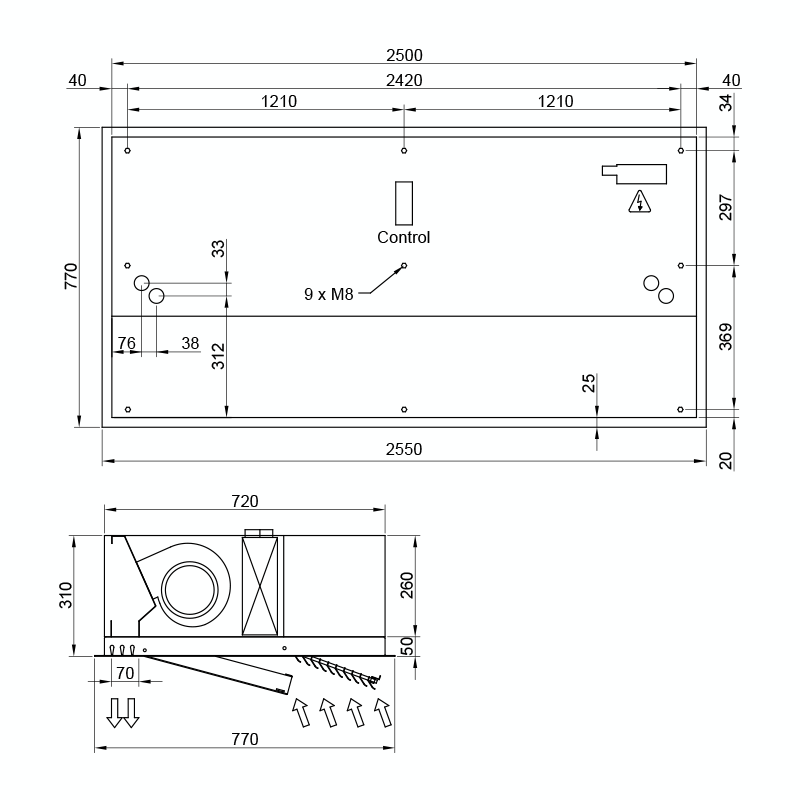

Dane wymiarowe

Montaż

  • WINDBOX DO ZABUDOWY G (PNG)Pobierz

Instrukcja

Gwarancja

  • Ogólne warunki gwarancji (PDF)Pobierz

Protokoły i formularze

  • Zgłoszenie serwisowe (PDF)Pobierz
  • Protokół rozruchu (PDF)Pobierz
  • Formularz wyboru lokalizacji przyłącza (PDF)Pobierz

Procedury i wytyczne

  • Obsługa bieżąca kurtyn produkcji Rosenberg (PDF)Pobierz
