KBAE 200-4ST.082

KBAE 200-4ST.082

B21-20017

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,310
  • Prąd znamionowy [A] : 1,45
  • Obroty [min⁻¹] : 1353
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator KBAE 200-4ST.082 znajduje zastosowanie w instalacjach, w których wymagane są małe i średnie wydajności powietrza przy dużych wartościach ciśnienia.
Przeznaczony jest do wyciągu lekko zabrudzonego powietrza, w tym powietrza z oparami tłuszczu, o wysokiej temperaturze.
Typowe zastosowanie to duże kuchnie restauracyjne, kuchnie przemysłowe oraz wszędzie tam, gdzie stawiane są wysokie wymagania i występują trudne warunki eksploatacji dotyczące instalowanych urządzeń.

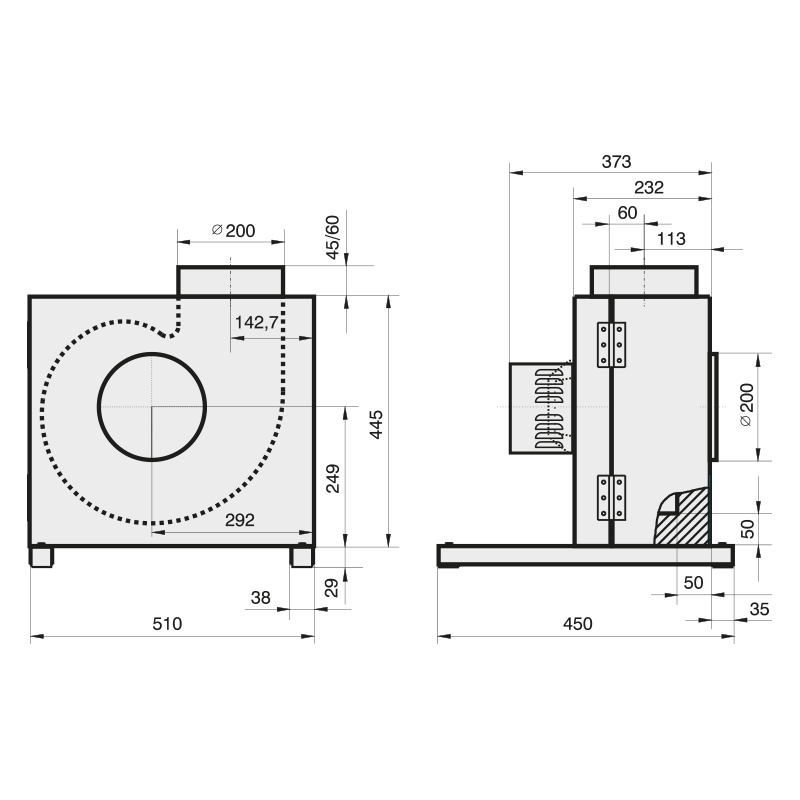

Obudowa

Konstrukcję obudowy stanowią podwójne panele z ocynkowanej blachy stalowej, wypełnione 50 mm warstwą niepalnej i tłumiącej dźwięki wełny mineralnej, redukującej również zjawisko kondensacji pary wodnej. Wyprofilowane wnętrze obudowy zapewnia wysoką sprawność wentylatora. Od spodu obudowy przymocowane są dwie szyny montażowe wyposażone w podkładki antywibracyjne.
Odpływ kondensatu realizowany jest przez króciec spustowy, z korkiem uszczelniającym (przyłącze 3/4").
Silnik z kołem wirnikowym przytwierdzony jest do uchylnych drzwi rewizyjnych, co ułatwia dostęp do wentylatora podczas prac konserwacyjnych lub serwisowych. Zawiasy drzwiowe, umieszczone po prawej stronie, można łatwo przenieść na stronę lewą.

Wirnik

Koło wirnikowe, z łopatkami wygiętymi do przodu, wykonane jest z ocynkowanej blachy stalowej. Łopatki osadzone są na odlewanej aluminiowej piaście. Średnica otworu w piaście przystosowana jest do osadzenia na wale silnika elektrycznego.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Kierunek obrotów

Przy podłączaniu należy zwrócić uwagę na kierunek obrotów wirnika - standardowo jest on przeciwny do ruchu wskazówek zegara (czyli w lewo), patrząc od strony wlotu.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez dostarczaną wraz z wentylatorem puszkę podłączeniową, wykonaną w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP54.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator nie podlega obowiązującym rozporządzeniom wykonawczym Dyrektywy ErP 2009/125/WE, ponieważ pracuje w otoczeniu powietrza o temperaturze > 65oC.

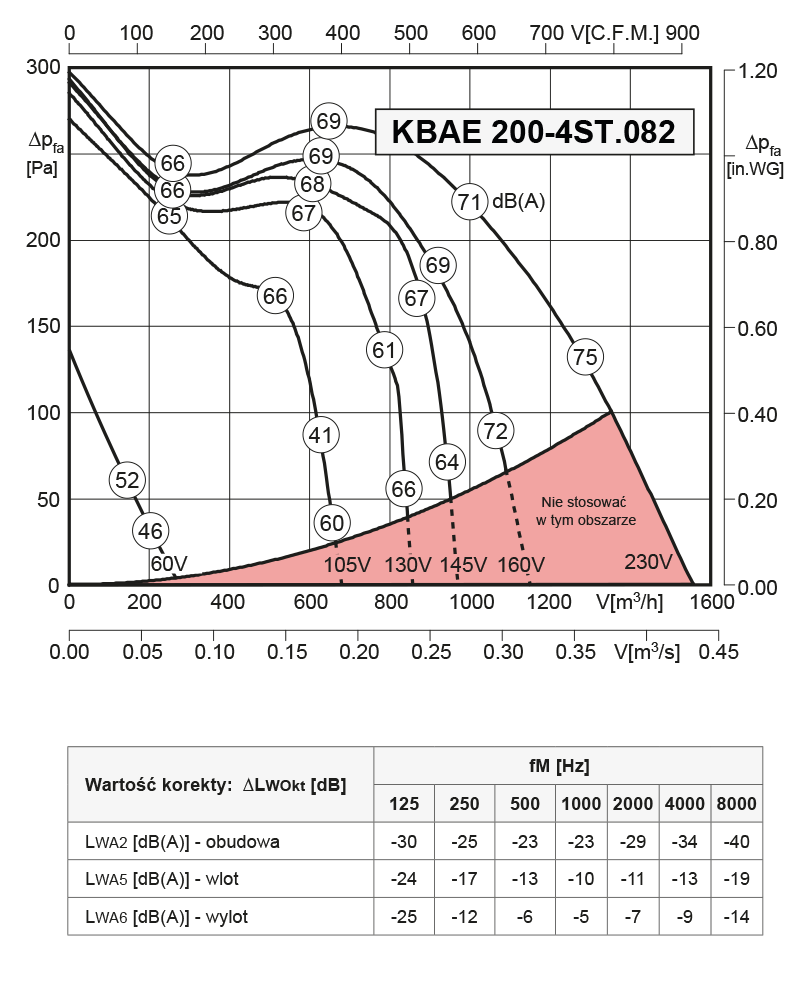

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA6 - 5 dB
  • LWA2 = LWA6 - 18 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,310
Prąd znamionowy [A] 1,45
Obroty [min⁻¹] 1353
Maks. temp. medium [°C] 105
Klasa szczelności silnika IP54
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 6,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] 24
Stosunek prądu rozruchowego do znamionowego 2,5
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna tak
Łopatki wirnika do przodu
Wersja EX nie
Odporność na wysokie temperatury tak
Chemoodporność nie
Schemat podłączeniowy 01.024
Przyłącze okrągłe
Masa [kg] 31,50
