Cechy główne
- Zasilanie [V] : 230
- Częstotliwość [Hz] : 50
- Moc znamionowa (pobór) [kW] : 1,400
- Prąd znamionowy [A] : 6,40
- Obroty [min⁻¹] : 1320
Właściwości i wykonanie
Wentylator KBAE 280-4ST.114 znajduje zastosowanie w instalacjach, w których wymagane są małe i średnie wydajności powietrza przy dużych wartościach ciśnienia.
Przeznaczony jest do wyciągu lekko zabrudzonego powietrza, w tym powietrza z oparami tłuszczu, o wysokiej temperaturze.
Typowe zastosowanie to duże kuchnie restauracyjne, kuchnie przemysłowe oraz wszędzie tam, gdzie stawiane są wysokie wymagania i występują trudne warunki eksploatacji dotyczące instalowanych urządzeń.
Przeznaczony jest do wyciągu lekko zabrudzonego powietrza, w tym powietrza z oparami tłuszczu, o wysokiej temperaturze.
Typowe zastosowanie to duże kuchnie restauracyjne, kuchnie przemysłowe oraz wszędzie tam, gdzie stawiane są wysokie wymagania i występują trudne warunki eksploatacji dotyczące instalowanych urządzeń.

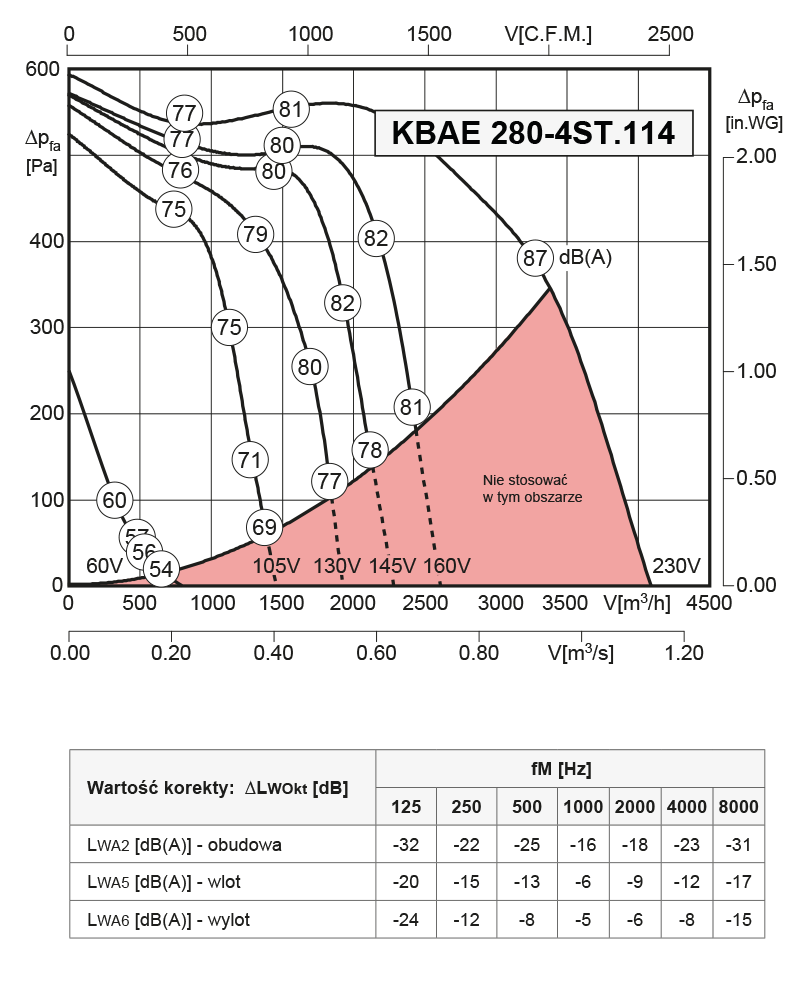

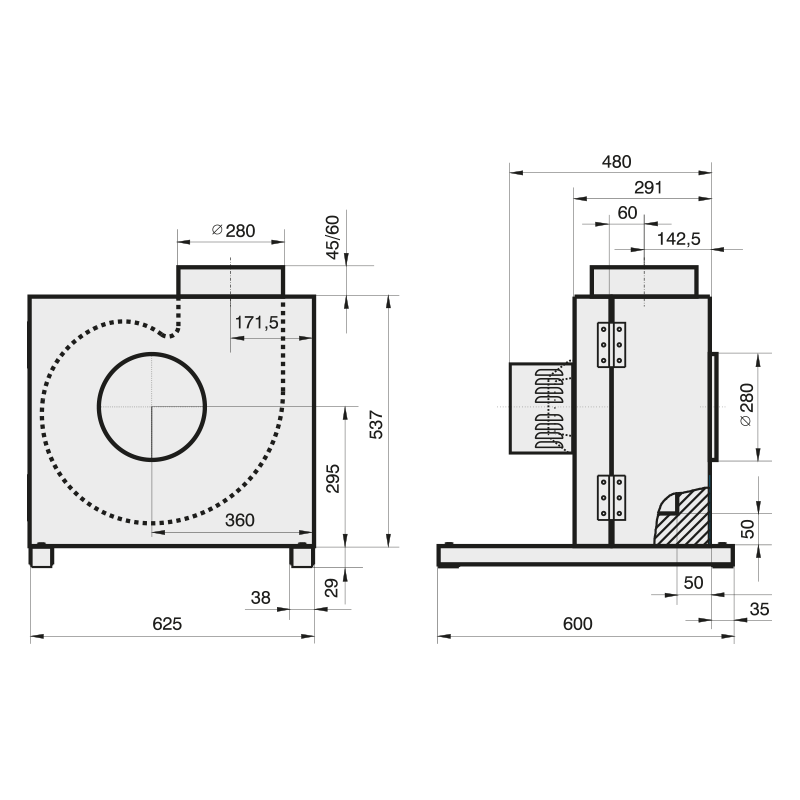

Obudowa
Konstrukcję obudowy stanowią podwójne panele z ocynkowanej blachy stalowej, wypełnione 50 mm warstwą niepalnej i tłumiącej dźwięki wełny mineralnej, redukującej również zjawisko kondensacji pary wodnej. Wyprofilowane wnętrze obudowy zapewnia wysoką sprawność wentylatora. Od spodu obudowy przymocowane są dwie szyny montażowe wyposażone w podkładki antywibracyjne.
Odpływ kondensatu realizowany jest przez króciec spustowy, z korkiem uszczelniającym (przyłącze 3/4").
Silnik z kołem wirnikowym przytwierdzony jest do uchylnych drzwi rewizyjnych, co ułatwia dostęp do wentylatora podczas prac konserwacyjnych lub serwisowych. Zawiasy drzwiowe, umieszczone po prawej stronie, można łatwo przenieść na stronę lewą.
Odpływ kondensatu realizowany jest przez króciec spustowy, z korkiem uszczelniającym (przyłącze 3/4").
Silnik z kołem wirnikowym przytwierdzony jest do uchylnych drzwi rewizyjnych, co ułatwia dostęp do wentylatora podczas prac konserwacyjnych lub serwisowych. Zawiasy drzwiowe, umieszczone po prawej stronie, można łatwo przenieść na stronę lewą.
Wirnik
Koło wirnikowe, z łopatkami wygiętymi do przodu, wykonane jest z ocynkowanej blachy stalowej. Łopatki osadzone są na odlewanej aluminiowej piaście. Średnica otworu w piaście przystosowana jest do osadzenia na wale silnika elektrycznego.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Kierunek obrotów
Przy podłączaniu należy zwrócić uwagę na kierunek obrotów wirnika - standardowo jest on przeciwny do ruchu wskazówek zegara (czyli w lewo), patrząc od strony wlotu.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się przez dostarczaną wraz z wentylatorem puszkę podłączeniową, wykonaną w klasie szczelności IP44.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Nominalne napięcie zasilania podane jest na tabliczce znamionowej silnika. Dopuszczalna tolerancja +/-10%.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP21.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Zabezpieczenie termiczne silnika
Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.
Status ErP
Wentylator nie podlega obowiązującym rozporządzeniom wykonawczym Dyrektywy ErP 2009/125/WE, ponieważ pracuje w otoczeniu powietrza o temperaturze > 65oC.
