KHAE 450-4.5HA W

KHAE 450-4.5HA W

D14-45000

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,700
  • Prąd znamionowy [A] : 3,25
  • Obroty [min⁻¹] : 1360
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator kanałowy KHAE 450-4.5HA W łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju prostokątnym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.

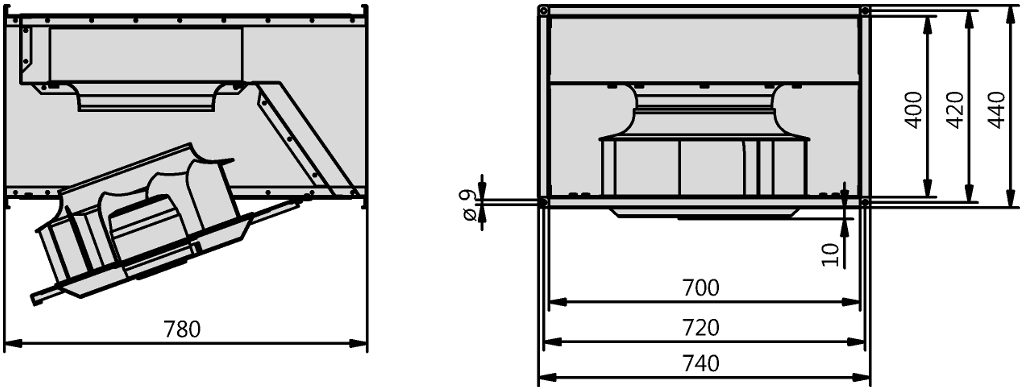

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, w formie kanału o przekroju prostokątnym. Do łatwej instalacji w ciągu kanałów od strony wlotu i wylotu posiada znormalizowane kołnierze montażowe, o szerokości 20 mm.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium (AIMg3). Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Kierunek obrotów

Przy podłączaniu należy zwrócić uwagę na kierunek obrotów wirnika - standardowo jest on zgodny z ruchem wskazówek zegara, patrząc od strony wlotu.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez dostarczaną wraz z wentylatorem (oddzielnie) puszkę podłączeniową, wykonaną w klasie szczelności IP44.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP54.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej. Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.

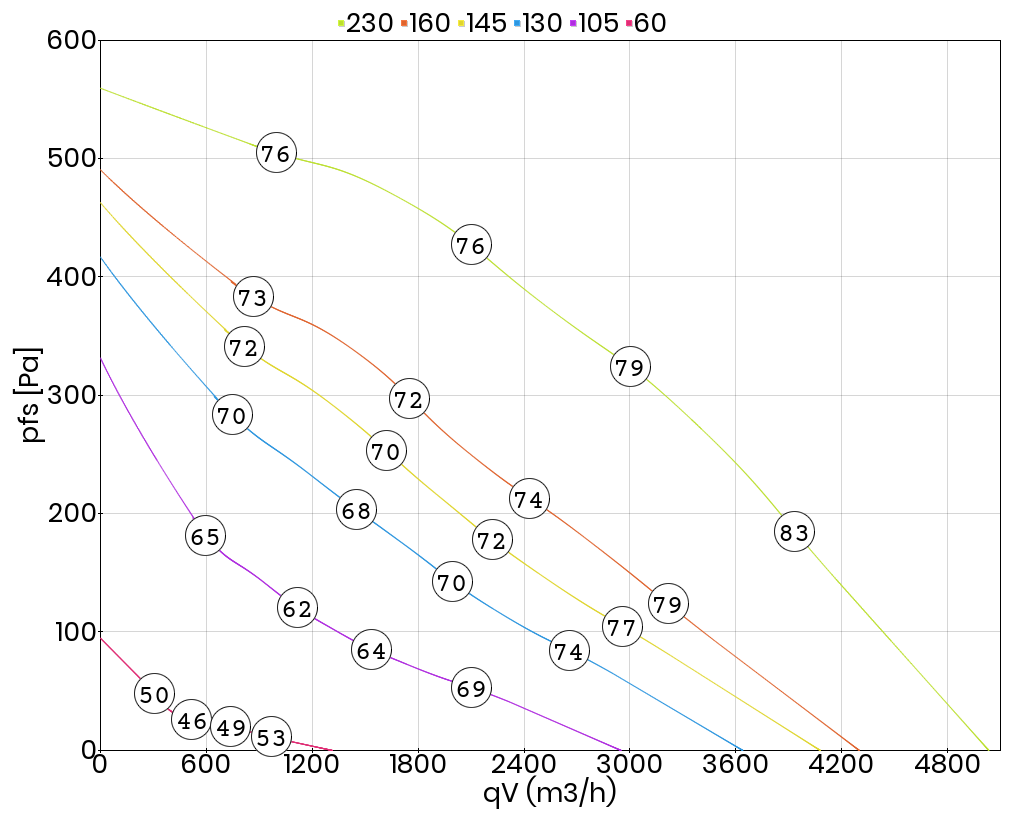

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA6 - 4 dB
  • LWA2 = LWA6 - 15 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,700
Prąd znamionowy [A] 3,25
Obroty [min⁻¹] 1360
Maks. temp. medium [°C] 50
Klasa szczelności silnika IP54
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 16,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] 11
Stosunek prądu rozruchowego do znamionowego 2,0
Regulacja tyrystorowa (bezstopniowa) tak
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna nie
Łopatki wirnika do tyłu
Wersja EX nie
Schemat podłączeniowy 01.024
Masa [kg] 47,00
