Cechy główne
- Zasilanie [V] : 230
- Częstotliwość [Hz] : 50/60
- Moc znamionowa (pobór) [kW] : 0,21
- Obroty [min⁻¹] : 1650
- Prąd znamionowy [A] : 0,96
Właściwości i wykonanie
Wentylator kanałowy KHAG 315.4EA WS łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju prostokątnym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Obudowa

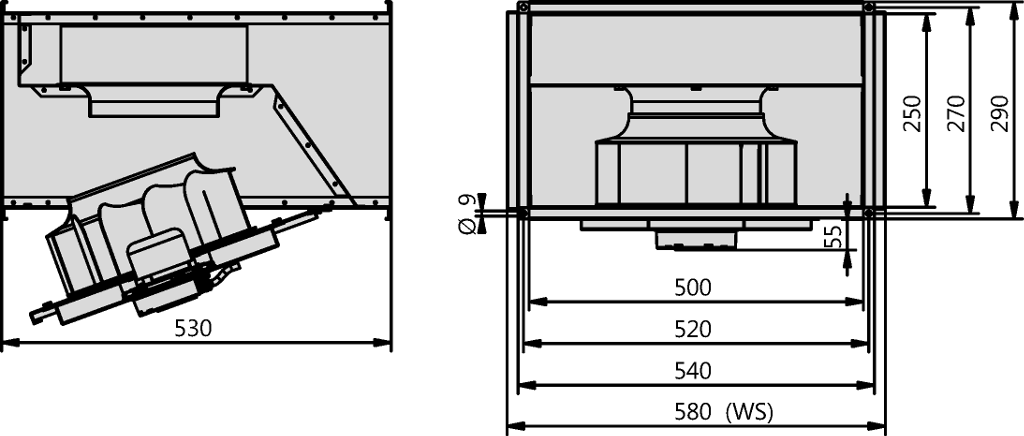

Izolowana akustycznie obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, w formie kanału o przekroju prostokątnym. Do łatwej instalacji w ciągu kanałów od strony wlotu i wylotu posiada znormalizowane kołnierze montażowe, o szerokości 20 mm.
Obudowę charakteryzuje zwarta konstrukcja, a dźwiękochłonna izolacja zapewnia niski poziom hałasu.
Obudowę charakteryzuje zwarta konstrukcja, a dźwiękochłonna izolacja zapewnia niski poziom hałasu.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium (AIMg3). Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik, przymocowany do otwieranej klapy rewizyjnej, wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Zespół wirnik-silnik, przymocowany do otwieranej klapy rewizyjnej, wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się poprzez trzy przepusty kablowe M20 na skrzynce zaciskowej silnika.
Wentylator powinien zostać podłączony zgodnie z dołączonym schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Wentylator powinien zostać podłączony zgodnie z dołączonym schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP54.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.
Zabezpieczenie termiczne silnika
Stan wbudowanego zabezpieczenia termicznego silnika sygnalizowany jest przez przekaźnik alarmowy.
Status ErP
Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.
