EKAD 355-6 Ex Z1

EKAD 355-6 Ex Z1

D80-35571

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 1,350
  • Prąd znamionowy [A] : 2,40
  • Obroty [min⁻¹] : 800
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator kanałowy 355-6 Ex przeznaczony jest do transportu powietrza w strefach zagrożonych wybuchem. Łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju prostokątnym.
Przystosowany jest do pracy ciągłej. Może być montowany w dowolnej pozycji.
Klasa ATEX: Ex II 2G Ex h IIB T3Gb X

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, w formie kanału o przekroju prostokątnym. Do łatwej instalacji w ciągu kanałów od strony wlotu i wylotu posiada znormalizowane kołnierze montażowe, o szerokości 20 mm. Dysza wlotowa wykonana jest z miedzi. Obudowa nie jest gazoszczelna.

Wirnik

Koło wirnikowe, z łopatkami wygiętymi do przodu, wykonane jest z ocynkowanej blachy stalowej. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Podłączenie elektryczne

Wentylator dostarczany jest z przewodem zasilającym o długości 0,8 m, lecz bez puszki podłączeniowej. Odpowiednie, certyfikowane puszki podłączeniowe i wyłączniki serwisowe dostępne są jako akcesoria.
Wentylator powinien zostać podłączony zgodnie z przyklejonym do kabla (od strony obudowy) schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowano rodzaj ochrony: budowa wzmocniona "e", oznaczający brak możliwości wystąpienia źródła zapłonu w jakiejkolwiek postaci, zarówno w trakcie normalnej pracy, jak i w sytuacji awaryjnej, np. podczas zaniku jednej fazy, czy zablokowania wirnika.

Zabezpieczenie termiczne silnika

Kontrola temperatury uzwojenia realizowana jest poprzez wbudowany czujnik termistorowy typu PTC (zgodnie z normą DIN 44082), którego opór rośnie wraz ze wzrostem temperatury uzwojenia. Końcówki czujnika wyprowadzone są na listwę zaciskową silnika i wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej, spełniającego wymagania ATEX 2014/34/UE i oznaczonego Ex II (2)G.
Do styków wyjściowych podłączany jest następnie konwencjonalny stycznik odcinający zasilanie silnika.
Prawidłowe podłączenie pozystorów zabezpiecza silnik przed przeciążeniem, skutkiem zaniku jednej z faz, nagłym zahamowaniem silnika oraz wysokimi temperaturami przepływającego czynnika.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń w wykonaniu przeciwwybuchowym.

Charakterystyka

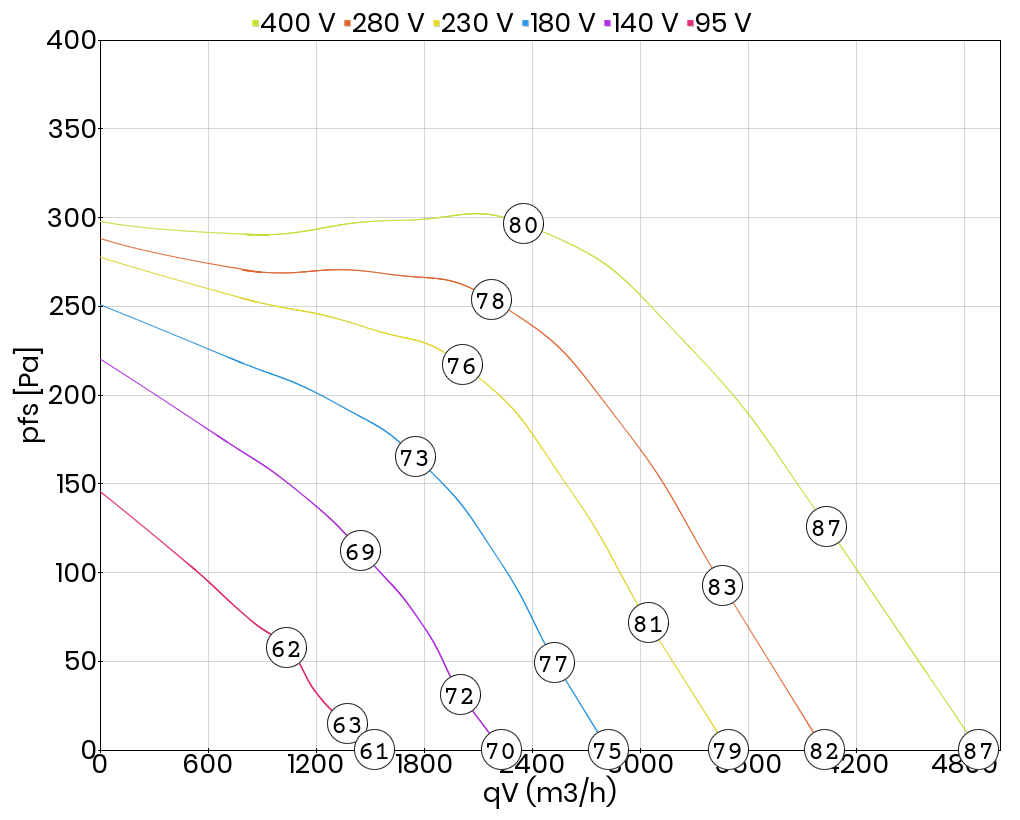

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
