GQ

GQ 500 N.4FF KS

GQ 500 N.4FF KS

E02-50004

Cechy główne
  • Zasilanie [V] : 1~200-277
  • Częstotliwość [Hz] : 50/60
  • Moc znamionowa (pobór) [kW] : 0,530
  • Prąd znamionowy [A] : 2,35
  • Obroty [min⁻¹] : 1215
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

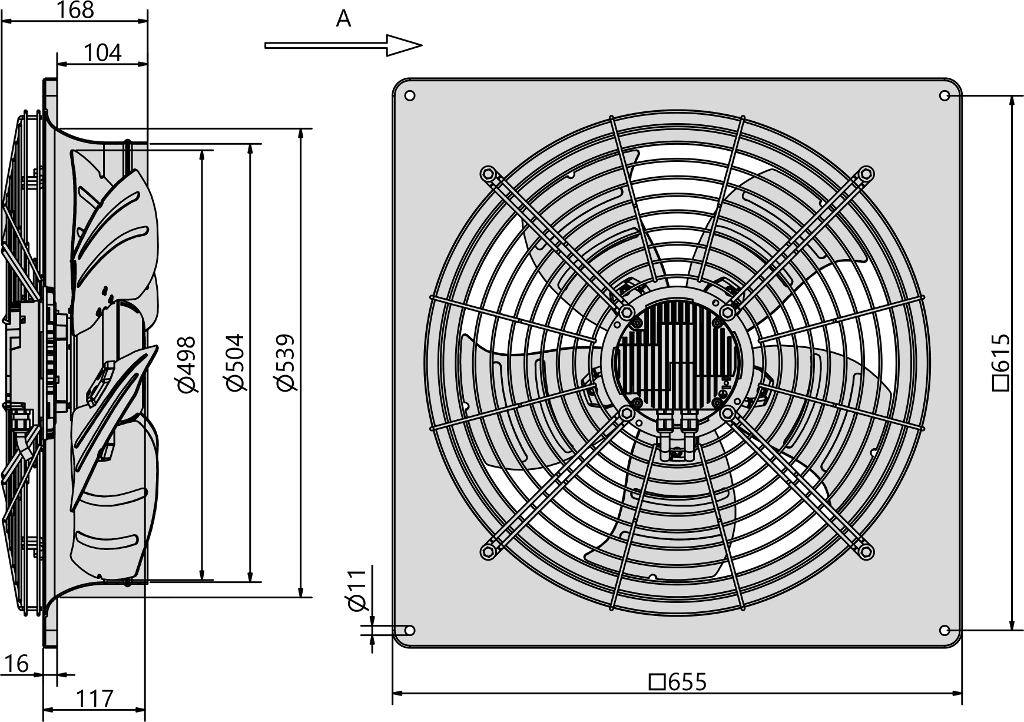

GQ… - wentylator osiowy napęd silnikiem EC z wirującą obudową, do zabudowy w przegrodach

  • mała głębokość zabudowy
  • montaż w dowolnej pozycji
  • kwadratowa płyta montażowa lakierowana na biało
  • zoptymalizowany kształt łopatek pod kątem akustyki
  • wbudowany regulator EC
  • bezstopniowa regulacja i sterowanie

Opis:
Wysokowydajne wentylatory osiowe EC znajdują zastosowanie wszędzie tam, gdzie wymagany są duże ilości powietrza przy niskich wzgl. średnich ciśnieniach. Wentylatory z kwadratową płytą montażową nadają się zarówno do nawiewania jak i wyciągania powietrza z pomieszczeń. Szeroki program dostępnych akcesoriów montażowych optymalnie uzupełnia ten typoszereg wentylatorów. Wentylatory nadają się przede wszystkim do instalacji w pomieszczeniach.

Zakres zastosowania:
restauracje / hale sportowe / fabryki / magazyny

Obudowa:
Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej, lakierowanej na biało (RAL 9010). Wentylatory są standardowo wyposażone w kratkę zabezpieczającą podtrzymującą silnik w kolorze czarnym (RAL 9005).

Wirniki:
Koło wirnikowe wyposażone jest w wyprofilowane aerodynamicznie łopatki osadzone bezpośrednio na obudowie silnika EC z wirującą obudową. Zespół wirnik-silnik wyważany jest dynamicznie w dwóch płaszczyznach zgodnie z normą DIN ISO 21940-11 w klasie G2.5/G6.3.

wielkość 450 do 1000:            = łopatki z odlewu aluminiowego

Silniki:
Do napędu wentylatorów stosowane są silniki EC z wirującą obudową posiadające uzwojenia zabezpieczone przed wilgocią oraz wbudowane w uzwojenia termokontakty do ochrony przed przegrzaniem.  Zastosowane silniki EC charakteryzują się bardzo wysoką sprawnością nawet przy częściowym obciążeniu. Wbudowany, inteligentny układ sterujący umożliwia stopniową lub płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np.: regulację ciśnienia, wydajności lub sterowanie jakością powietrza. Są łatwe do podłączenia, indywidualnie skonfigurowane, mają zwartą konstrukcję i wykazują się dużą gęstością mocy. Silniki EC Rosenberg mają w większości stopień ochrony IP54 i napięcie wejściowe 380V ~ 480V (50 / 60Hz). Ponadto silniki są regulowane bezstopniowo i mają zintegrowaną ochronę silnika, która jest sygnalizowana przez przekaźnik alarmowy.

Informacje dotyczące ochrony termicznej
Zintegrowany sterownik zawiera wbudowane funkcje zabezpieczające przed:

  • zbyt niskim i zbyt wysokim napięciem,
  • zablokowaniem wirnika,
  • przegrzewaniem elektroniki,
  • przegrzewaniem silnika,
  • błędami związanymi z awariami zasilania.

Jeśli wystąpi jeden z tych błędów, silnik zostanie automatycznie wyłączony (elektroniczny - brak separacji potencjału) i przekaźnik sygnału błędu zostanie przełączony. Ponowne uruchomienie wentylatora polega na wyłączeniu napięcia sieciowego na min. 30 sekund.

Podłączenie elektryczne:

wykonanie 230 V:
podłączenie elektryczne odbywa się poprzez wychodzący z silnika kabel zasilający.

Regulacja wydajności powietrza:
Więcej informacji można znaleźć w opisach dla akcesoriów do regulacji i sterowania!

Regulacja bezstopniowa:
z wykorzystaniem potencjometru



WAŻNE WSKAZÓWKI:

Charakterystyki przepływu:
Charakterystyki wentylatorów przedstawione na diagramach doboru zostały wyznaczone na stanowisku badawczym dla montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot) zgodnie z normą DIN EN ISO 5801 i odnoszą się do gęstości powietrza 1,2 kg/m³ i temperatury 20 °C. Krzywe ilustrują zmiany ciśnienia statycznego Δpfa w funkcji przepływu powietrza, dla wentylatora wyposażonego w dyszę wlotową, bez kratki ochronnej.

Akustyka:
Na charakterystykach podano poziom mocy akustycznej, według krzywej A, na wlocie wentylatora LWA (wlot) (liczby otoczone kółkiem). Skorygowany krzywą A poziom mocy akustycznej na wylocie wentylatora LWA (wylot) zgodnie z normą DIN 45 635, część 38 wzgl. ISO 13347-3 i DIN EN ISO 3745 można wyznaczyć na podstawie poniższego wzoru:

GQ 500 N.4FF KS:        LWA(wylot) = LWA(wlot) + 1 dB

Ważony poziom ciśnienia akustycznego LpA w danej odległości, możemy wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów. Należy zauważyć, że odbicia dźwięku oraz charakterystyka pomieszczenia, a także częstotliwości naturalne w różny sposób wpływają na wielkość poziomu ciśnienia akustycznego.
Przykład: Aby wyznaczyć przybliżony poziom ciśnienia akustycznego LpA odległości 1 m należy od poziomu mocy akustycznej wyrażonej w db(A) odjąć 7 dB(A).

Informacja ErP (Rozporządzenie Komisji EU 327/2011): Współczynnik charakterystyczny wentylatorów Rosenberg jest < 1,05 (dla ciśnień < 5000Pa). („współczynnik charakterystyczny” oznacza stosunek ciśnienia spiętrzenia zmierzonego na wylocie z wentylatora do ciśnienia spiętrzenia na wlocie do wentylatora w punkcie optimum sprawności energetycznej wentylatora)

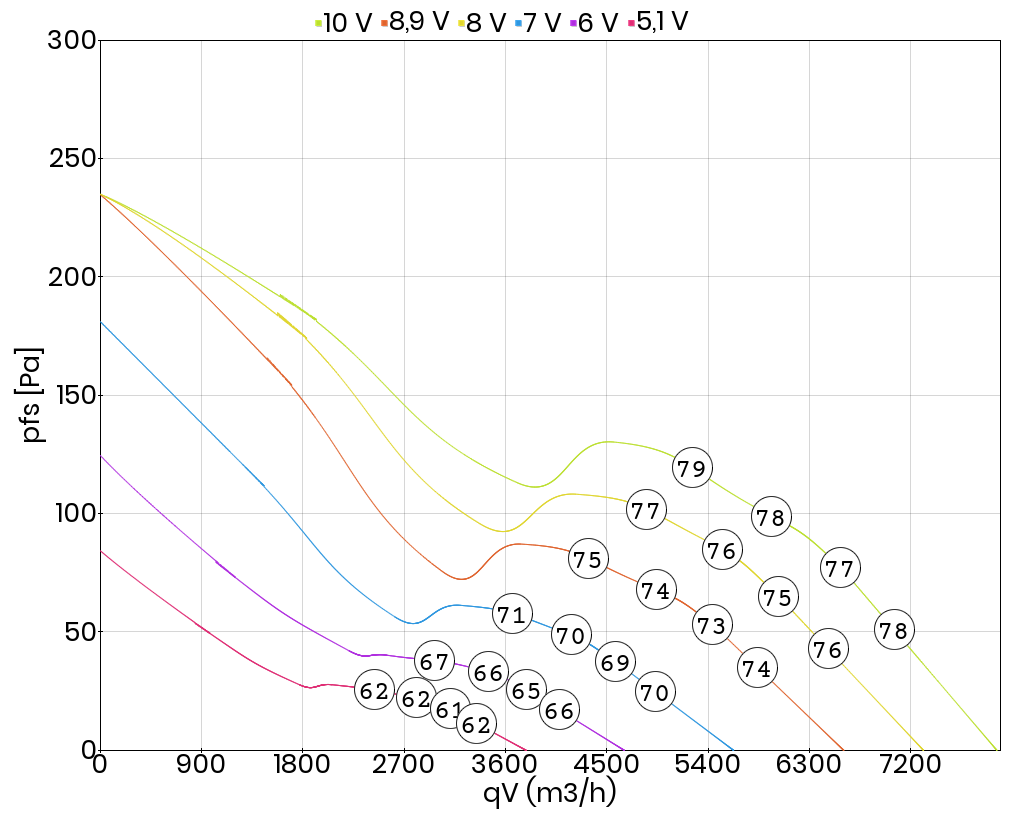

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza, dla wentylatora wykonanego z dyszą wlotową, bez kratki ochronnej.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wlocie wentylatora LWA5 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wylocie wentylatora LWA6, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzoru:
  • LWA6 = LWA5
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 1~200-277
Częstotliwość [Hz] 50/60
Moc znamionowa (pobór) [kW] 0,530
Prąd znamionowy [A] 2,35
Obroty [min⁻¹] 1215
Maks. temp. medium [°C] 45
Klasa szczelności silnika IP54
Rodzaj silnika z komutacją elektroniczną (EC)
Stosunek prądu rozruchowego do znamionowego 0,0
Regulacja tyrystorowa (bezstopniowa) nie
Regulacja transformatorowa (stopniowa) nie
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna nie
Łopatki wirnika aerodynamiczne
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Rodzaj montażu w przegrodach
Schemat podłączeniowy 01.444a
Masa [kg] 13,5
