RS 100 L.2CA

RS 100 L.2CA

F00-10063

Cechy główne
  • Prąd znamionowy [A] : 0,13
  • Częstotliwość [Hz] : 50
  • Obroty [min⁻¹] : 2125
  • Moc znamionowa (pobór) [kW] : 0,029
  • Napięcie znamionowe [V] : 230
86,00 €
105,78 €

Przelicznik

368,61 zł
brutto 453,39 zł
Ceny wg kursu NBP z dnia 2019-01-22
(1€ = 4,286 zł)

Właściwości i wykonanie

Wentylator kanałowy RS 100 L.2CA łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.

Obudowa

Obudowa wentylatora wykonana jest z poliamidu PA6.6 wzmocnionego 15% dodatkiem włókna szklanego (GF). Tworzywo to charakteryzuje się dużą sztywnością, twardością, trwałością i wysoką wytrzymałością mechaniczną. Posiada wysoką zdolność tłumienia drgań oraz odporność na uderzenia. Nadaje się do recyklingu.
Do łatwej instalacji w ciągu kanałów obudowa posiada znormalizowane króćce przyłączeniowe.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silników

Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE) na mocy przepisu wykluczającego dla urządzeń pobierających moc elektryczną <

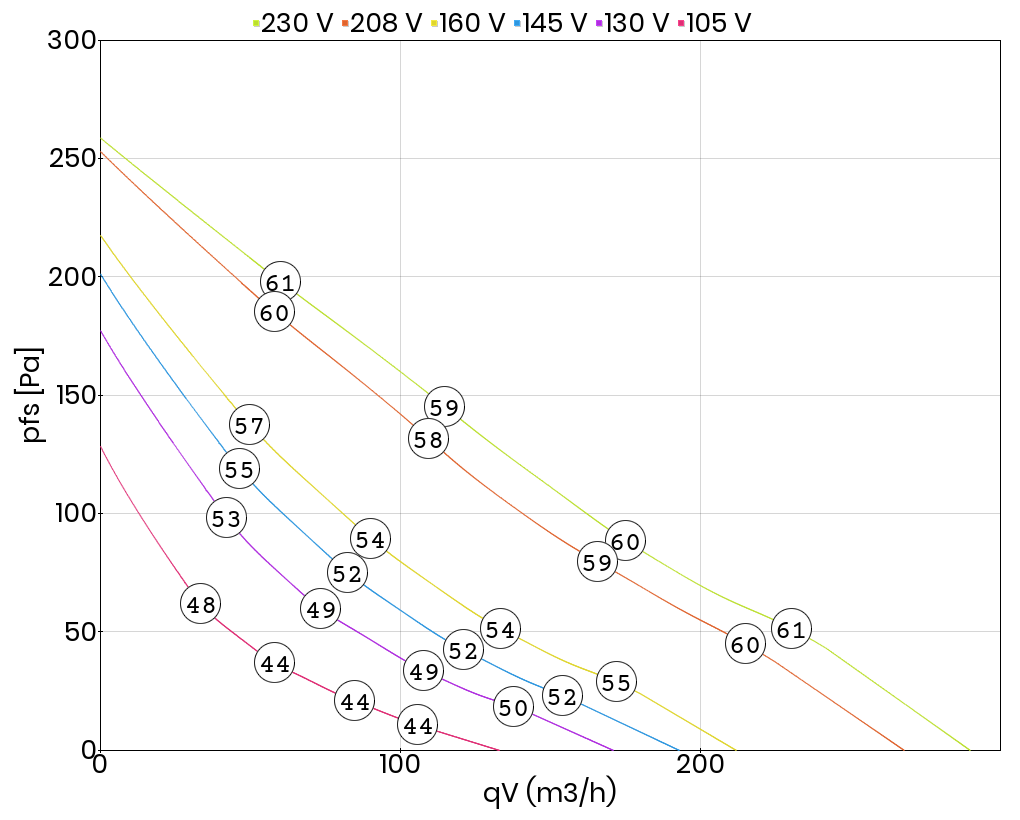

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA6 + 2 dB
  • LWA2 = LWA6 - 9 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Prąd znamionowy [A] 0,13
Masa [kg] 2,00
Częstotliwość [Hz] 50
Obroty [min⁻¹] 2125
Moc znamionowa (pobór) [kW] 0,029
Maksymalna dopuszczalna temperatura przetłaczanego medium [°C] 70
Napięcie znamionowe [V] 230
Kondensator [μF] 1,0
Wymagany minimalny opór systemu instalacji wentylacyjnej [Pa] 0
Wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu 0
Stosunek prądu rozruchowego do znamionowego 1,2
Klasa szczelności silnika IP44
Schemat podłączeniowy 01.009
Izolacja akustyczna nie
Rodzaj silnika z wirującą obudową (AC)
Łopatki wirnika do tyłu
Regulowane tyrystorowo (napięciem, bezstopniowo) tak
Regulowane transformatorowo (napięciem, stopniowo) tak
Regulowane przetwornicą częstotliwości, falownikiem nie
Wykonanie przeciwwybuchowe (EX) nie
Odporność na wysokie temperatury nie
Chemoodporność nie
