R 200 G.3BK

R 200 G.3BK

F02-20000

Cechy główne
  • Prąd znamionowy [A] : 1,10
  • Częstotliwość [Hz] : 50/60
  • Obroty [min⁻¹] : 3200
  • Moc znamionowa (pobór) [kW] : 0,160
  • Napięcie znamionowe [V] : 230
266,00 €
327,18 €

Przelicznik

1.140,98 zł
brutto 1.403,41 zł
Ceny wg kursu NBP z dnia 2019-03-22
(1€ = 4,289 zł)

Właściwości i wykonanie

Wentylator kanałowy R 200 G.3BK łączy zalety wentylatorów osiowych (osiowy kierunek przepływu powietrza) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność). Doskonale sprawdza się zarówno w instalacjach nawiewnych, jak i wywiewnych. Przystosowany jest do montażu wewnętrznego, w kanałach o przekroju kołowym.
Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.

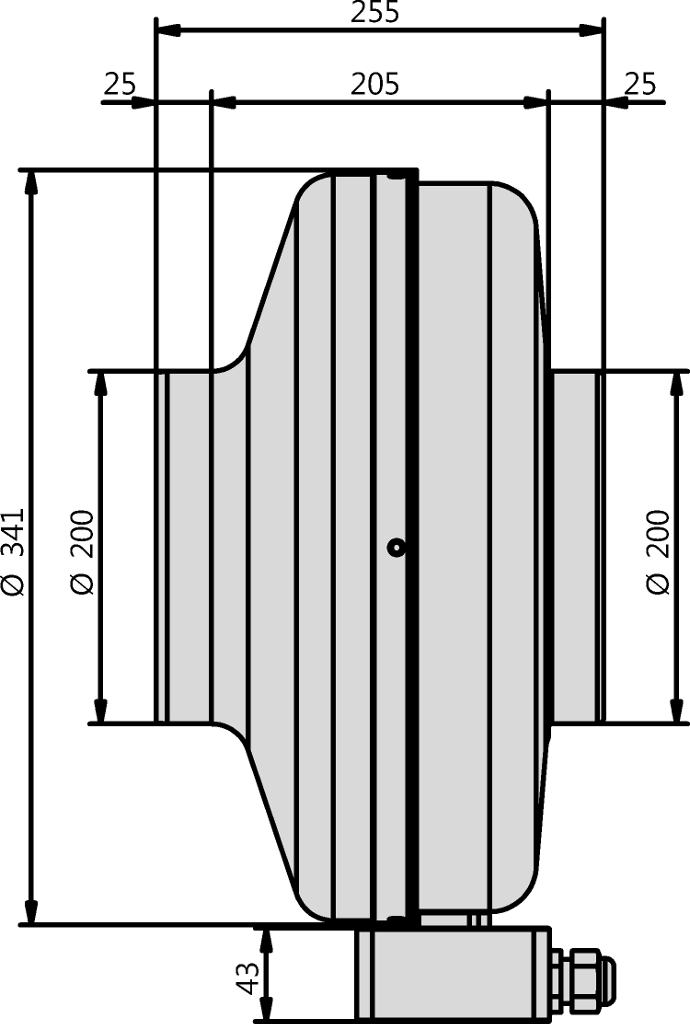

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Do łatwej instalacji w ciągu kanałów posiada znormalizowane króćce przyłączeniowe.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP54.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP44.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.

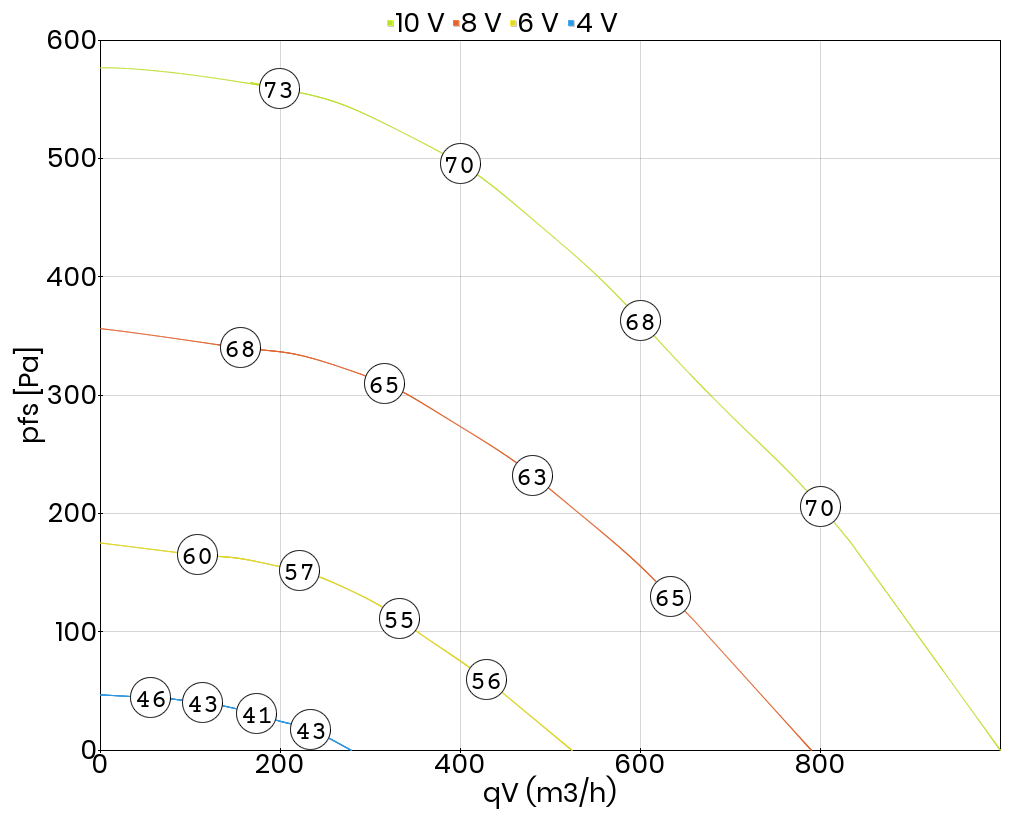

Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA6 + 2 dB
  • LWA2 = LWA6 - 17 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Prąd znamionowy [A] 1,10
Masa [kg] 3,90
Częstotliwość [Hz] 50/60
Obroty [min⁻¹] 3200
Moc znamionowa (pobór) [kW] 0,160
Maksymalna dopuszczalna temperatura przetłaczanego medium [°C] 50
Napięcie znamionowe [V] 230
Kondensator [μF] 0,0
Wymagany minimalny opór systemu instalacji wentylacyjnej [Pa] 0
Wzrost prądu pobieranego w stosunku do znamionowego przy obniżonym napięciu 0
Stosunek prądu rozruchowego do znamionowego 0,0
Klasa szczelności silnika IP44
Schemat podłączeniowy 01.436
Izolacja akustyczna nie
Rodzaj silnika z komutacją elektroniczną (EC)
Łopatki wirnika do tyłu
Regulowane tyrystorowo (napięciem, bezstopniowo) nie
Regulowane transformatorowo (napięciem, stopniowo) nie
Regulowane przetwornicą częstotliwości, falownikiem tak
Wykonanie przeciwwybuchowe (EX) nie
Odporność na wysokie temperatury nie
Chemoodporność nie
