Cechy główne
- Zasilanie [V] : 400
- Częstotliwość [Hz] : 50
- Moc znamionowa (pobór) [kW] : 4,400
- Prąd znamionowy [A] : 8,00
- Obroty [min⁻¹] : 1445
Właściwości i wykonanie
Wentylator UNO-ME 102-630-4D znajduje zastosowanie w instalacjach, w których wymagane jest transportowanie gorącego powietrza, również zanieczyszczonego drobinami tłuszczu.
Może być montowany zarówno wewnątrz, jak i na zewnątrz budynków, w instalacjach wyciągowych kuchni restauracyjnych, hal produkcyjnych, warsztatów i innych.
Może być montowany zarówno wewnątrz, jak i na zewnątrz budynków, w instalacjach wyciągowych kuchni restauracyjnych, hal produkcyjnych, warsztatów i innych.

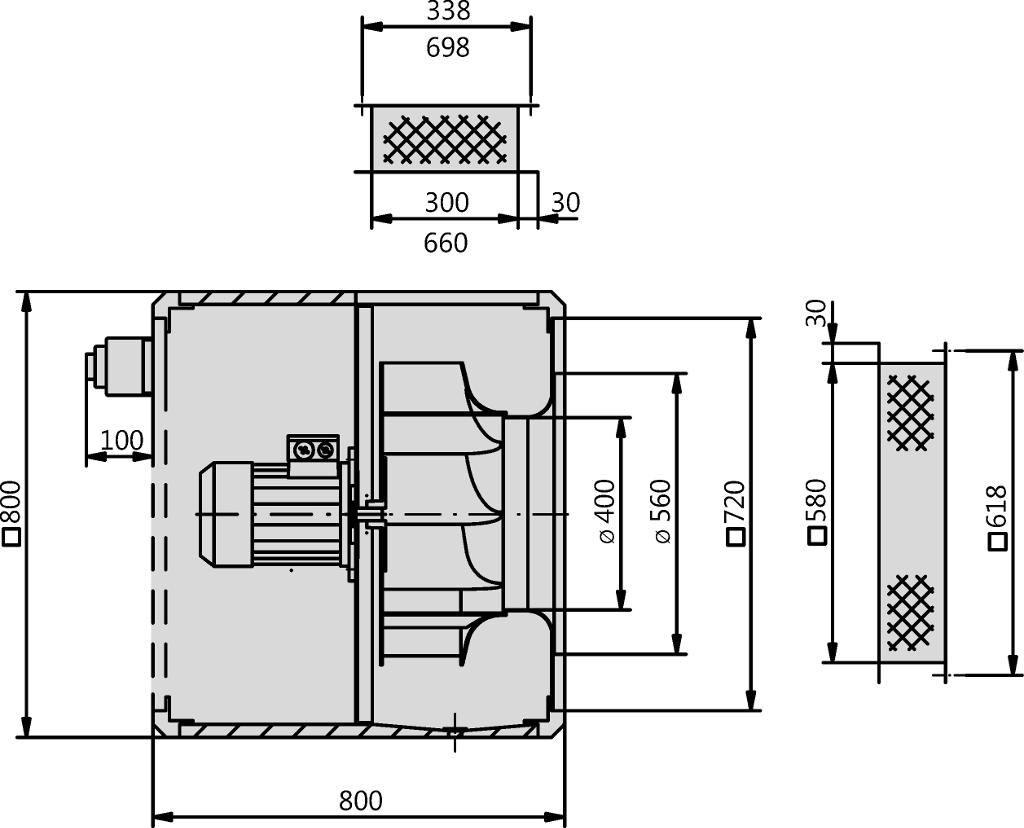

Obudowa
Konstrukcję obudowy stanowi rama wykonana z dwukomorowych profili aluminiowych, łączonych plastikowymi narożnikami oraz zdejmowanych paneli wykonanych z galwanizowanej blachy stalowej, izolowanych 20 mm warstwą niepalnej i tłumiącej dźwięki wełny szklanej. W wersji z wyrzutem bocznym zdjęty jest panel boczny po stronie przeciwnej do strony obsługowej. W razie potrzeby panel obsługowy można przełożyć (zmiana kierunku wyrzutu).
Integralną część obudowy stanowi dysza wlotowa, wykonana z galwanizowanej blachy stalowej.
Integralną część obudowy stanowi dysza wlotowa, wykonana z galwanizowanej blachy stalowej.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się poprzez wyłącznik serwisowy montowany standardowo na czołowym panelu wentylatora.
Wentylator powinien zostać podłączony zgodnie ze schematem podłączeniowym oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Wentylator powinien zostać podłączony zgodnie ze schematem podłączeniowym oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi silnik konwencjonalny IEC, klasy IE3 , przystosowany do regulacji częstotliwościowej, wykonany w klasie szczelności IP54.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Silnik umieszczony jest poza strumieniem przepływającego medium.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.
Silnik umieszczony jest poza strumieniem przepływającego medium.
Zabezpieczenie termiczne silników
Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej. Na specjalne zamówienie wentylator może zostać zabezpieczony za pomocą termistora typu PTC (pozystora). Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.
Status ErP
Wentylator nie podlega Dyrektywie ErP (2009/125/WE).
