Cechy główne
- Zasilanie [V] : 400
- Częstotliwość [Hz] : 50/60
- Moc znamionowa (pobór) [kW] : 3,600
- Prąd znamionowy [A] : 5,5
- Obroty [min⁻¹] : 1350
Właściwości i wykonanie
Wentylator uniwersalny UNO-ME 80-630-G.8FF z wyrzutem bocznym znajduje zastosowanie w instalacjach, w których wymagane jest transportowanie gorącego powietrza, zanieczyszczonego drobinami tłuszczu.
Może być montowany zarówno wewnątrz, jak i na zewnątrz budynków, w instalacjach wyciągowych kuchni restauracyjnych, hal produkcyjnych, warsztatów i innych.
Może być montowany zarówno wewnątrz, jak i na zewnątrz budynków, w instalacjach wyciągowych kuchni restauracyjnych, hal produkcyjnych, warsztatów i innych.
Obudowa
Konstrukcję obudowy stanowi rama wykonana z dwukomorowych profili aluminiowych, łączonych plastikowymi narożnikami oraz zdejmowanych paneli wykonanych z galwanizowanej blachy stalowej, izolowanych 20 mm warstwą niepalnej i tłumiącej dźwięki wełny szklanej. W wersji V (z wyrzutem górnym) zdjęty jest panel górny.
Integralną część obudowy stanowi dysza wlotowa, wykonana z galwanizowanej blachy stalowej.
Integralną część obudowy stanowi dysza wlotowa, wykonana z galwanizowanej blachy stalowej.
Wirnik
Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.
Kierunek obrotów
Przy podłączaniu należy zwrócić uwagę na kierunek obrotów wirnika - standardowo jest on zgodny z ruchem wskazówek zegara (czyli w prawo), patrząc od strony wlotu.
Podłączenie elektryczne
Podłączenia zasilania dokonuje się poprzez wyłącznik serwisowy montowany standardowo na czołowym panelu wentylatora.
Wentylator powinien zostać podłączony zgodnie ze schematem podłączeniowym oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Wentylator powinien zostać podłączony zgodnie ze schematem podłączeniowym oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Silnik
Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP54. Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji. Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.

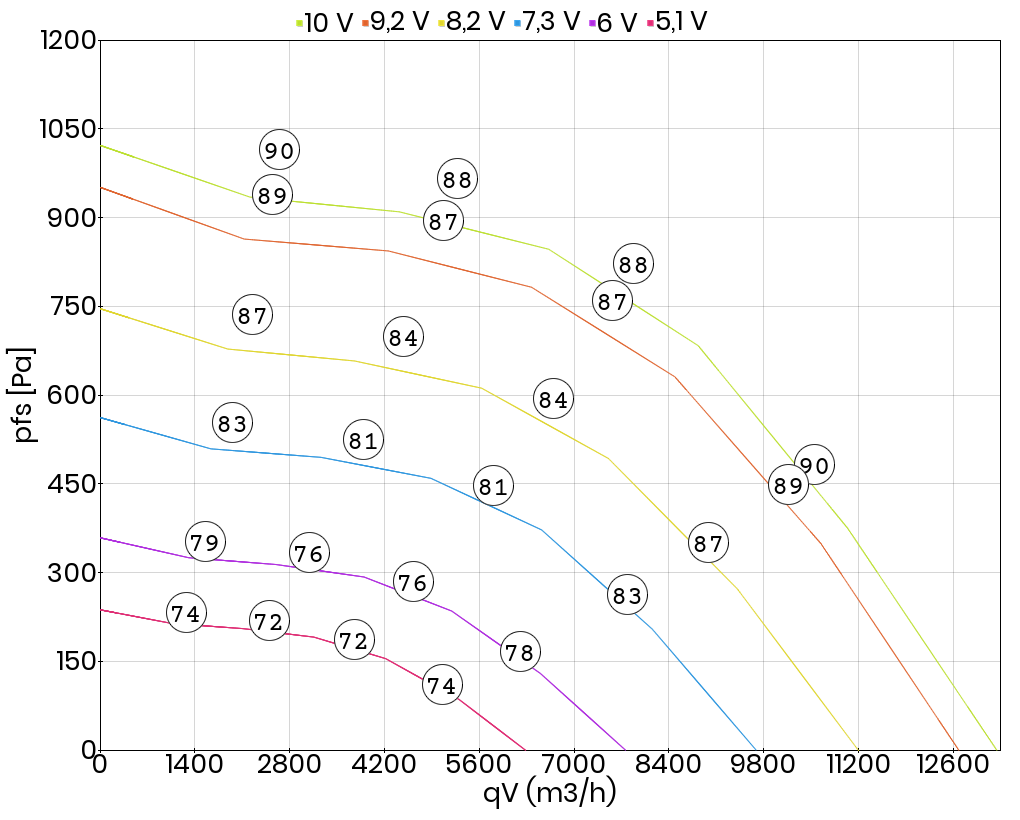

W trybie pracy "sterowanie w układzie otwartym" (standard) regulacja prędkości odbywa się w sposób ciągły, za pomocą sygnału 0-10 V lub potencjometru (akcesoria).
Silnik umieszczony jest poza strumieniem przepływającego medium.
W trybie pracy "sterowanie w układzie otwartym" (standard) regulacja prędkości odbywa się w sposób ciągły, za pomocą sygnału 0-10 V lub potencjometru (akcesoria).
Silnik umieszczony jest poza strumieniem przepływającego medium.
Zabezpieczenie termiczne silników
Stan wbudowanego zabezpieczenia termicznego silnika sygnalizowany jest przez przekaźnik alarmowy.
Status ErP
Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (WE) nr 327/2011, obowiązujące od 01.01.2018 r. Wentylator nie podlega Rozporządzeniu Komisji (WE) nr 640/2009.
