RTEU 7,5

RTEU 7,5

H10-07510

Cechy główne
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

5-stopniowy regulator transformatorowy z lampką sygnalizacyjną do automatycznej zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo. Do stopniowej nastawy prędkości obrotowych wentylatora służą dwa pokrętła pozwalające na wybór jednej z 5 pozycji (stopni). Przełączanie pomiędzy nastawami prędkości obrotowych może następować za pomocą przełącznika czasowego (tryb dzienny-nocny), termostatu pomieszczeniowego, przełącznika ręcznego itp. Należy zwrócić uwagę, żeby stosowane do przełączania urządzenia posiadały zewnętrzny styk bezpotencjałowy. Dodatkowo, urządzenia mogą być przełączane zewnętrznym stykiem bezpotencjałowym w tryb „AUS = WYŁĄCZONE” lub „EIN = ZAŁĄCZONE” (na przykład termostatem pomieszczeniowym). Wyposażony w zaciski do podłączenia termokontaktu TK silnika (bezpośrednia ochrona termiczna silnika).
Załączenie regulatora odbywa się przy pomocy pokrętła na obudowie i sygnalizowane jest świeceniem lampki (diody kontrolnej) obok pokrętła.

UWAGA!
Lampka sygnalizacyjna nie informuje o zakłóceniach w pracy urządzenia. Sygnalizuje jedynie, że regulator jest załączony.

Pokrętło służy również do stopniowej nastawy prędkości obrotowej. Pozwala na wybór jednej z 5 dostępnych pozycji (prędkości obrotowych wentylatora). Każda pozycja odpowiada innej wartości napięcia wyjściowego na zaciskach U1 i U2. Stopień 1 odpowiada najniższej, a stopień 5 najwyższej prędkości obrotowej.

Obwód sterowania TK-TK jest chroniony przez bezpiecznik topikowy 2A. Spalenie bezpiecznika powoduje wyłączenie całego regulatora. Tor prądowy regulatora nie jest zabezpieczony bezpiecznikiem.
Regulator przystosowany jest do sterowania kilkoma silnikami/wentylatorami (sterowanie grupowe). Przy takim rozwiązaniu konieczne jest jednak zwrócenie uwagi, aby suma wartości poszczególnych prądów nie przekroczyła wartości prądu maksymalnego regulatora.

Prąd maksymalny regulatora: 7,5 A
Masa urządzenia: 7 kg.

Obudowa

Trwałe, jasnoszare tworzywo sztuczne w klasie szczelności IP54.

Zabezpieczenie termiczne silnika

Wejście TK-TK przeznaczone jest do podłączenia końcówek termokontaktu wbudowanego w uzwojenia silnika. Jeżeli regulator zasila kilka wentylatorów połączonych równolegle to termokontakty tych wentylatorów muszą być połączone szeregowo i wpięte do zacisków TK-TK regulatora.
W przypadku przekroczenia maksymalnej dopuszczalnej temperatury uzwojenia silnika termokontakt otwiera się powodując przerwanie obwodu zasilania wentylatora przez regulator na wyjściach U1 i U2. Po usunięciu usterki powtórne włączenie możliwe jest tylko poprzez kilkusekundowe ustawienie pokrętła regulatora w pozycji „0”.
Zaciski TK-TK są pod napięciem 230V.

Zanik zasilania

Po przywróceniu napięcia następuje automatyczny restart (załączenie zasilania wentylatora).

Katalog

  • Regulatory i przekaźniki (PDF)Pobierz

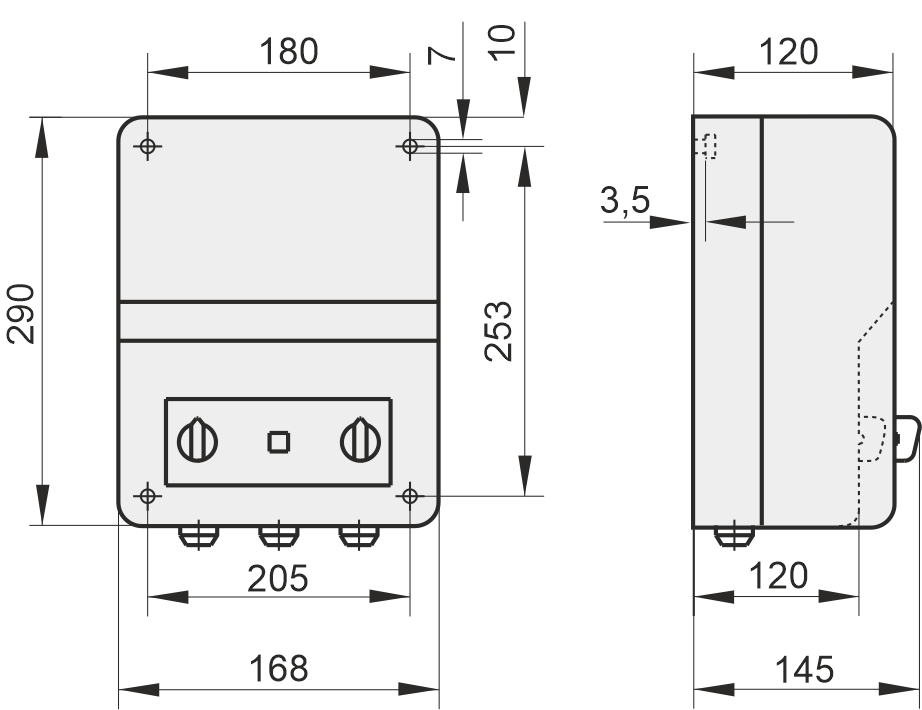

Dane wymiarowe

Schemat podłączeniowy

Deklaracja

  • Deklaracja Zgodności (PDF)Pobierz

Gwarancja

  • Ogólne warunki gwarancji (PDF)Pobierz

Instrukcja

Protokoły i formularze

  • Zgłoszenie serwisowe (PDF)Pobierz

Procedury i wytyczne

  • Procedura uruchamiania wentylatora (PDF)Pobierz
  • Zabezp. termiczne oraz regulacja wentylatorów Rosenberg (PDF)Pobierz
  • Obsługa bieżąca urządzeń produkcji Rosenberg (PDF)Pobierz
