DV 225-2 E.3CF

DV 225-2 E.3CF

A00-22501

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,09
  • Prąd znamionowy [A] : 0,41
  • Obroty [min⁻¹] : 2340
279,00 €
343,17 €

Przelicznik

1.191,92 zł
brutto 1.466,06 zł
Ceny wg kursu NBP z dnia 2019-12-06
(1€ = 4,272 zł)

Właściwości i wykonanie

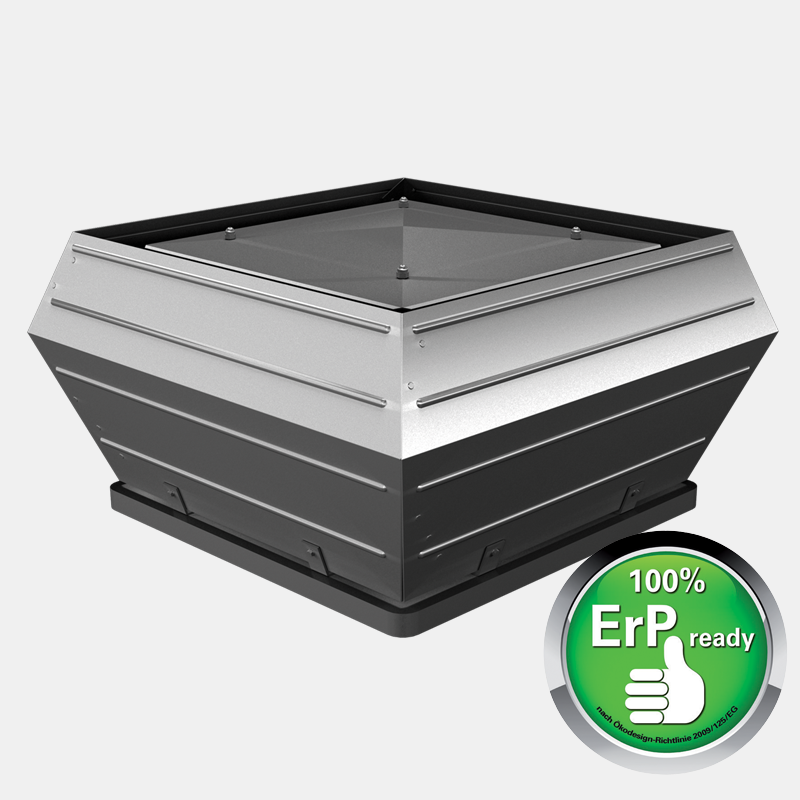

Wentylator dachowy DV 225-2 E.3CF stosowany jest w instalacjach wyciągowych centrów handlowych, supermarketów, zakładów produkcyjnych, warsztatów, basenów, kuchni, sal restauracyjnych, toalet, magazynów, garaży parkingowych, budynków gospodarczych i innych.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.

Obudowa

Obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co umożliwia łatwe podłączenie wentylatora po zdjęciu osłony przeciwdeszczowej.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2016 r.

Charakterystyka

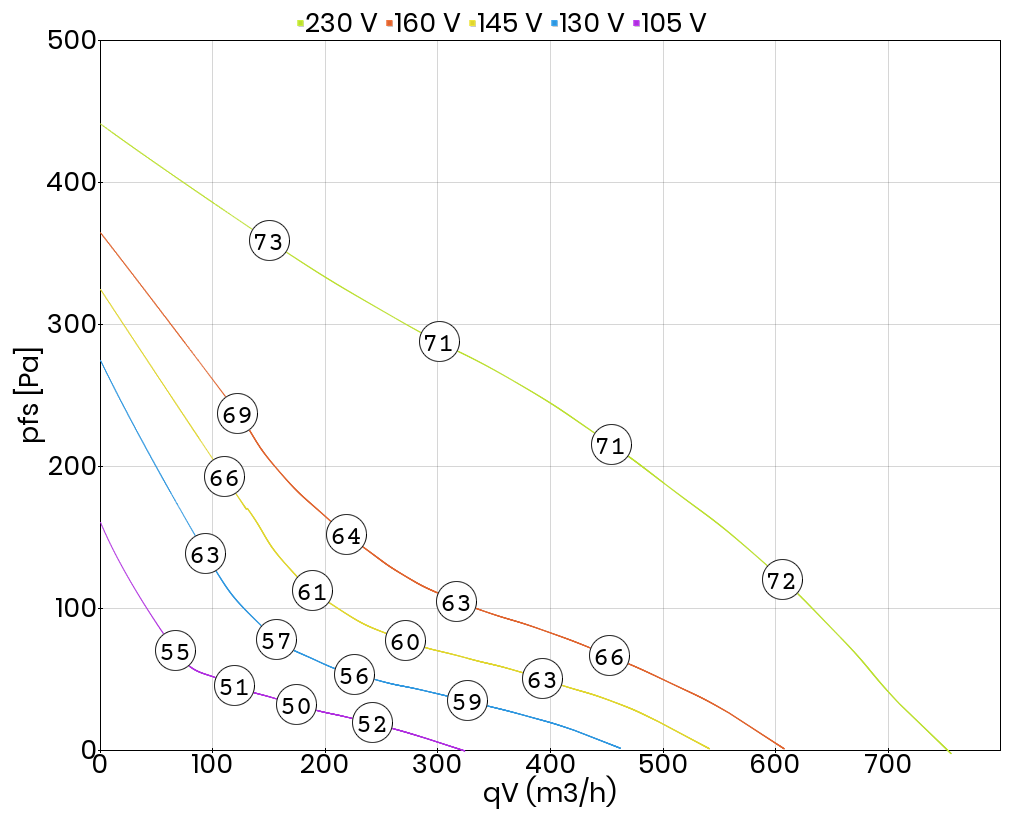

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801, dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), ilustruje zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.
Odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzoru.
  • LWA5 = LWA8 - 3 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,09
Prąd znamionowy [A] 0,41
Obroty [min⁻¹] 2340
Maks. temp. medium [°C] 70
Klasa szczelności silnika IP44
Masa [kg] 5,0
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 3,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] -
Stosunek prądu rozruchowego do znamionowego 1,2
Regulacja tyrystorowa (bezstopniowa) tak
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Wyrzut pionowy
Izolacja akustyczna nie
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Schemat podłączeniowy 01.009
