Wentylatory

DVN

DVN 310L-4 E

DVN 310L-4 E

A23-31016

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,180
  • Prąd znamionowy [A] : 0,85
  • Obroty [min⁻¹] : 1400
570,00 €
701,10 €

Przelicznik

2.440,00 zł
brutto 3.001,20 zł
Ceny wg kursu NBP z dnia 2019-11-15
(1€ = 4,281 zł)

Właściwości i wykonanie

Wentylator DVN 310L-4 E, napędzany silnikiem z wirującą obudową, stosowany jest w instalacjach wyciągowych kuchni, basenów, fabryk, hal przemysłowych, garaży parkingowych, budynków gospodarczych itp.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.

Obudowa

Obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z blachy aluminiowej (AIMg3) i wyważane z piastą statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co umożliwia łatwe podłączenie wentylatora po zdjęciu osłony przeciwdeszczowej.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową, przystosowany do napięciowej regulacji prędkości obrotowej, wykonany w klasie szczelności IP54, umieszczony poza strumieniem przepływającego medium. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Odporność temperaturowa

Temperatura medium przepływającego przez wentylator nie może przekraczać 120oC dla napięcia znamionowego oraz 80oC dla napięcia obniżonego (regulacja obrotów).
Temperatura otoczenia dla silnika powinna znajdować się w zakresie -30oC do +40oC.

Odporność chemiczna

W wykonaniu standardowym wentylator nie jest chemoodporny. W celu uzyskania właściwości chemoodpornych stosuje się powłokę Interpon D1094, wykonaną na bazie żywic poliestrowych, która pokrywa obudowę, wirnik i dyszę wylotową wentylatora oraz osłonę silnika, chroniąc skutecznie te elementy przed niszczącymi standardową powłokę chemicznymi oparami. Zastosowanie powłoki Interpon D1094 umożliwia wykorzystanie wentylatora DVWN 310L-4E w instalacjach, w których wymagane jest transportowanie medium zanieczyszczonego chemicznie, np. w instalacjach wyciągowych na obiektach basenowych, w przemyśle farmaceutycznym. Silnik, umieszczony poza strumieniem przepływającego medium, nie jest narażony na jego bezpośrednie działanie.

Status ErP

Wentylator nie podlega wymaganiom rozporządzeń wykonawczych Dyrektywy ErP (2009/125/WE), tj. Rozporządzeniu Komisji (WE) nr 640/2009 oraz Rozporządzeniu Komisji (WE) nr 327/2011, obowiązującym od 01.01.2015 r.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,180
Prąd znamionowy [A] 0,85
Obroty [min⁻¹] 1400
Maks. temp. medium [°C] 120
Klasa szczelności silnika IP54
Masa [kg] 19,00
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 4,0
Wzrost prądu pobieranego przy obniżonym napięciu [%] 41
Stosunek prądu rozruchowego do znamionowego 3,0
Regulacja tyrystorowa (bezstopniowa) nie

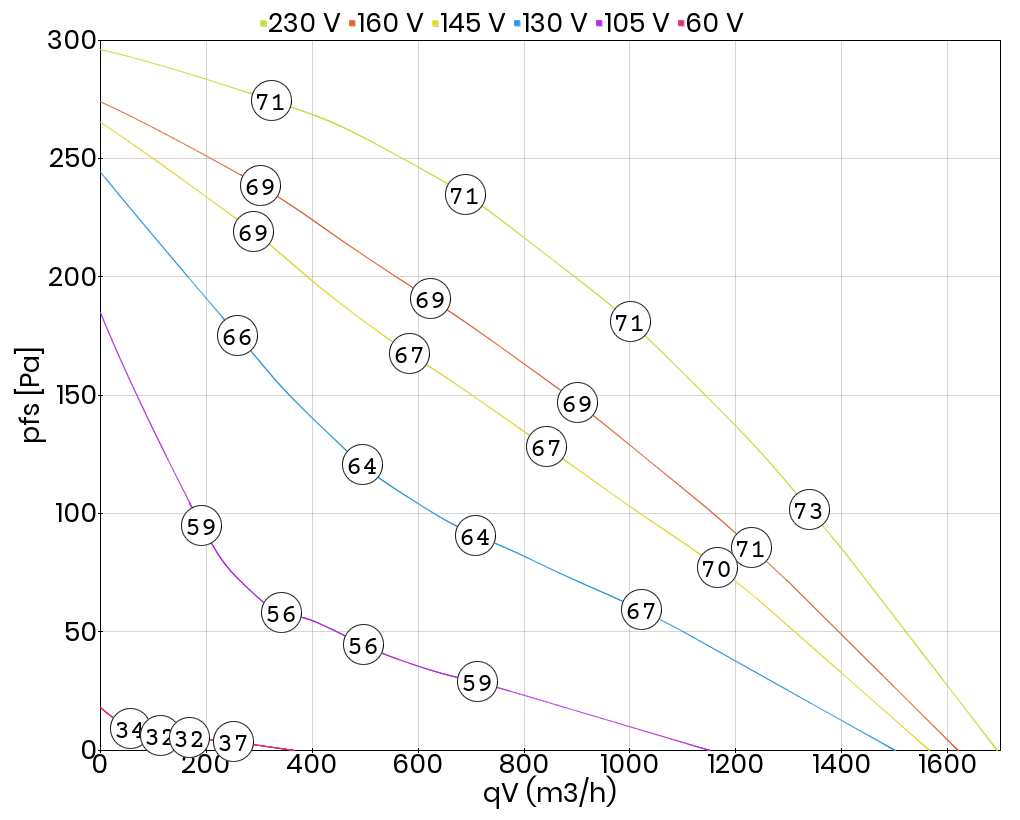

Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Wyrzut pionowy
Izolacja akustyczna nie
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury tak
Chemoodporność nie
Schemat podłączeniowy 01.024

Schemat podłączeniowy
